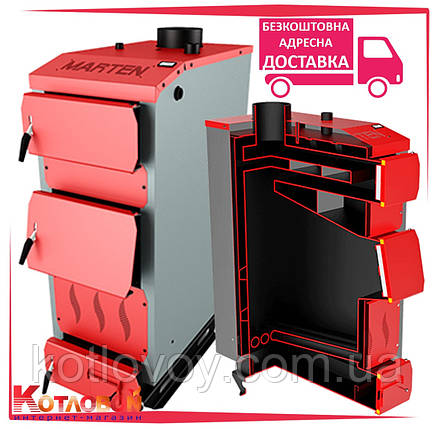

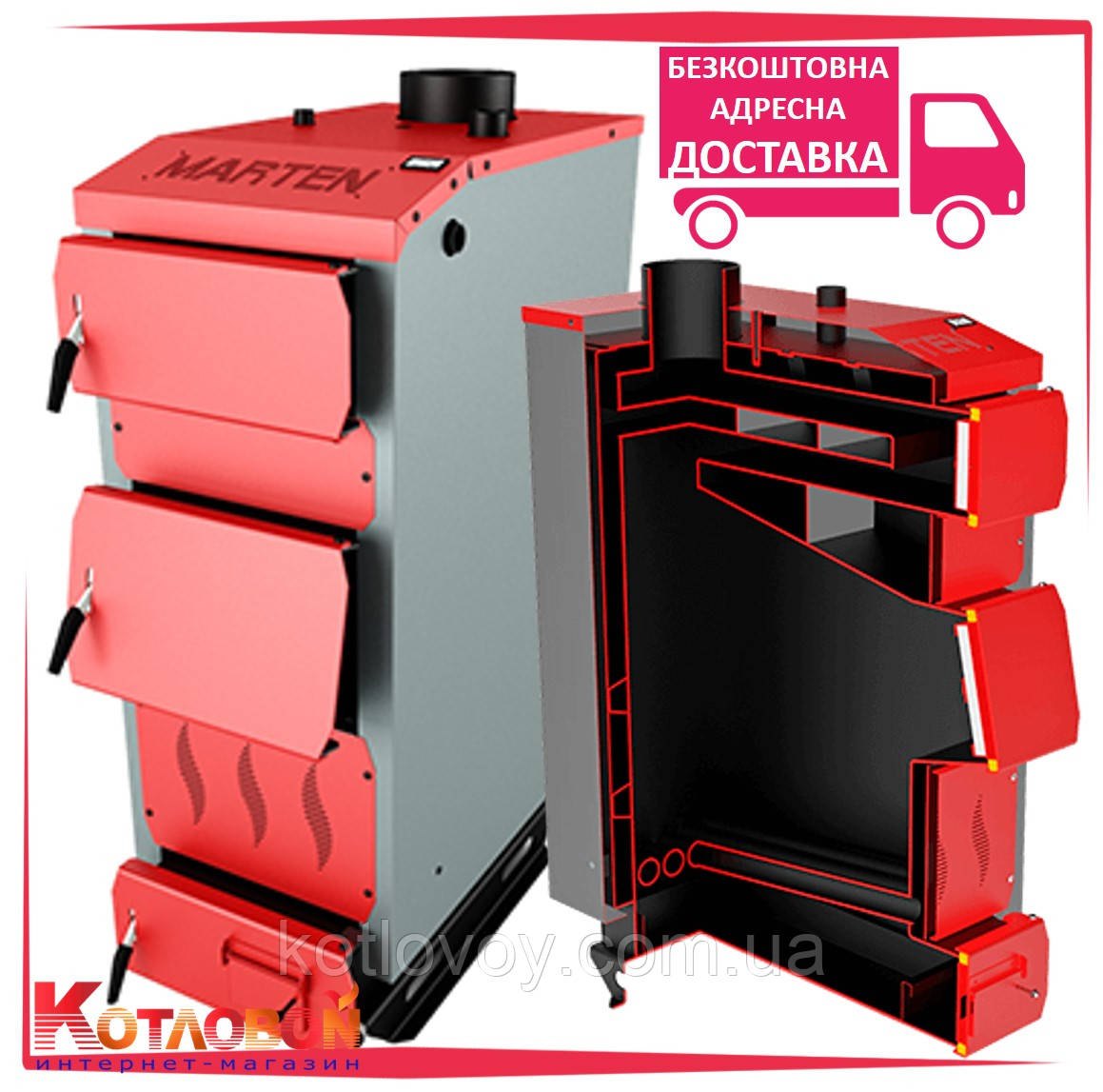

Твердопаливний котел Мартен Практик (Marten Praktik)

Котли Мартен Практик призначені для опалення побутових, виробничих та інших приміщень площею до 300 м², у яких обладнана система центрального опалення. Керування роботою котла може здійснюватися автоматизовано (електронний блок Tech і вентилятор) або механічно (регулятор тяги). Marten Praktik MP ідеально підходять для підготовки та подавання тепла на технологічні потреби з використанням як палива дров, деревних відходів, тирсильних і торф'яних брикетів, шматкового торфу та кам'яного вугілля. Конструкція котла Мартен Практик дає змогу максимально ефективно використовувати тепло, яке виділяється під час спалювання різних видів низькокалорійного твердого палива, водночас найбільша теплопродуктивність котла досягається під час спалювання антрациту.

Завдяки своїм оптимальним габаритам котла, водоохлождаемым безшовним лосникам, контролю температурного режиму ця модель котла максимально ефективна навіть за обмежених параметрів приміщення та високих вимог до опалення

Експлуатація котла можлива тільки в режимі ручного подавання твердого палива. Це надійний, високоефективний, економний котел із котельною сталі 4 мм, не вимогливий до якості палива. Конструктивно котел являє собою збірно-зварну конструкцію, що складається з корпусу з камерою згоряння (топкою). Конвекційна частина котла складається з теплообмінника. Колосники виготовлені з товстостінних безшовних, водоохолоджуваних труб, що унеможливлює їхнє прогоряння. Камера згоряння периметром має водяну сорочку, дає змогу домогтися ККД 85%. Двері виготовлені за принципом сендвіч-панелі, це дає змогу берегти користувача від опіків у процесі експлуатації. Додатково за периметром дверей ущільнюються керамічним шнуром, який не пропускає дим і запах гару в приміщення, а щоб зберегти герметичність топки, навіть через тривалий час, на котлі встановлені регульовані петлі. Корпус котла надійно захищений порошковим фарбуванням. На фасаді розташований електронний термометр.

Конструктивно котел являє собою збірно-зварну конструкцію, що складається з корпусу (11) з камерою згоряння (топкою) (4). Конвекційна частина котла складається з теплообмінника (3).

Корпус котла виготовлений у формі паралелепіпеда з подвійними стінками, які розділені водними перегородками.

Паливо для процесу спалювання завантажується на колосникову решітку (6) через завантажувальні дверцята (8). Колосникова решітка виготовлена з товстостінних труб, якими постійно циркулює вода з водяної оболонки котла, що унеможливлює їхнє прогоряння. Згоряння палива в топці відбувається за участю повітря, що постачається через піддування (10). Кількість повітря, необхідного для  процесу згоряння, регулюється відчинянням дверей пддувала (10).

Високотемпературні продукти згоряння, проходячи теплообмінником, передають тепло через конвекції теплоносійцю (воде), який циркулює по водній оболонці котла.

Підвода та відведення теплоносія здійснюється відповідно через патрубки зворотною (13) мережевої води та прямої (12) мережевої води.

Сокитні гази виходять назовні через димохід (1), розташований у верхній частині котла. Регулювання тяги здійснюється за допомогою заслінки піддування (10).

Зола, що утворюється в процесі згоряння палива, зсипається в нижню частину корпусу котла, де розміщений зольний ящик (5).

Ревізійні дверцята (9), розташовані на передній стінці котла, необхідні для періодичного чищення теплообмінника (3).

Конструкцією котла передбачена можливість встановлення механічного регулятора тяги (14), (регулятор тяги до комплекту постачання не входить і постачається окремо).

Конструкцією котла також передбачена можливість керування процесом горіння за допомогою електронного блока керування й вентилятора (блок керування й вентилятор до комплекту постачання не входить). Для встановлення вентилятора потрібно зняти заглушку (15) і встановити вентилятор. Для користування блоком керування необхідно витягти з гільзи (16) датчик термометра (встановленого на котлі) і встановити датчик температури блока керування.

1. Димохід;

2. Патрубок під запобіжний клапан;

3. Конвекційна частина (Теплообмінник);

4. Камера згоряння (топка);

5. зольний ящик;

6. Колосникова решітка;

7. Термометр;

8. Дверцята завантажувальні;

9. Дверцята ревізійні;

10. Поддувало;

11. Корпус;

12. Патрубок подавання;

13. Патрубок оберту;

14. Місце для встановлення механічного регулятора тяги (не входить до комплекту постачання);

15. Місце для встановлення вентилятора (не входить до комплекту постачання);

16. Гільза для встановлення датчика термометра (або датчика автоматики).

Додатково можна доукомплектувати: механічний регулятор тяги або комплект автоматики (електронний блок керування та вентилятор).

➤ Містка завантажувальна камера;

➤ Великий ефективний теплообмінник;

➤ Повноцінна теплоізоляція;

➤ Великі регульовані дверцята;

➤ Порошкове фарбування;

➤ Місткий покрівельний ящик;

➤ Можливість встановлення електронного блока автоматики;

➤ Наявність посадкового місця під механічний регулятор тяги;

➤ Гарний зовнішній вигляд;

➤ Захист від опіків;

➤ Середній термін експлуатації — мінімум 15 років;

➤ Гарантійний термін експлуатації котла — 36 місяців від дати продажу;

➤ Безкоштовна адресна доставка.

Параметри	Ед.изм.	Норма для котла Marten Praktik
Номінальна потужність котла	кВт	15	20	25	30
Орієнтовна площа  опалення	м2	150	200	250	300
Паливо	—	антрацит, кам'яне вугілля, дрова, брикети
Площа теплообмінника	м2	2,3	2,5	2,8	3,0
ККД, не менш ніж	%	85
Тривалість згоряння  разового завантаження палива	час	4-12
Водяна ємність котла	л	71	80	88	98
Вага котла без води	кг	175	190	204	222
Необхідна тяга топкових газів	Па	20-25
Температура топкових газів на  виходу з котла	°C	110-170
Рекомендована мінімальна  температура води	°C	58
Максимальна температура води	°C	90
Номінальне (максимальне)  тиск води	МПа	0,20
Випробувальний тиск води, не  більше	МПа	0,30
Діаметр патрубків прямий і  зворотної мережевої води (Ду)	мм	40	40	40	40
Діаметр патрубка під запобіжний клапан (Ду)	мм	20	20	20	20
Товщина сталі	мм	4
Розмір топки:
Глибина	мм	500	540	580	615
Об'єм	л	72	85	100	118
Габаритні розміри котла:
Глибина (довжина) L	мм	810	850	890	930
Ширина В	мм	430	430	430	430
Висота Н	мм	1140	1190	1240	1290
Рекомендовані параметри димоходу:
площа перерізу	см2	176	176	176	176
діаметр	мм	150	150	150	150
висота (мінімодопустима)	м	5	5	5	5
Гарантія на кошенят — 3 роки
