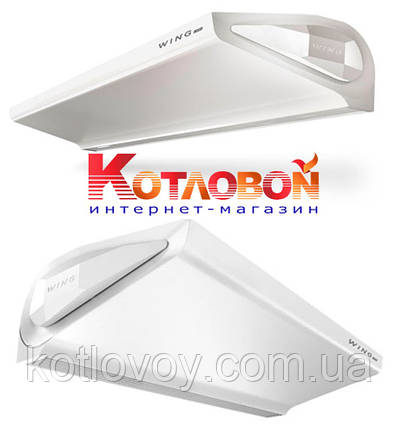

Нові теплові завіси Wing виробництва польської компанії EuroHeat прийшли на заміну повітряно-тепловим завісам Defender.
Завіси Wing виготовляються в трьох типорозмірах (1 м; 1,5 м; 2 м) з водяним Wing W100, W150, W200 і електричним Wing E100, E150, E200 нагрівачами, а також без нагрівача Wing C100, C150, C200.
Кожна з цих моделей доступна у двох версіях: зі звичайним електродвигуном змінного струму AC і з енергоефективним двигуном EC.

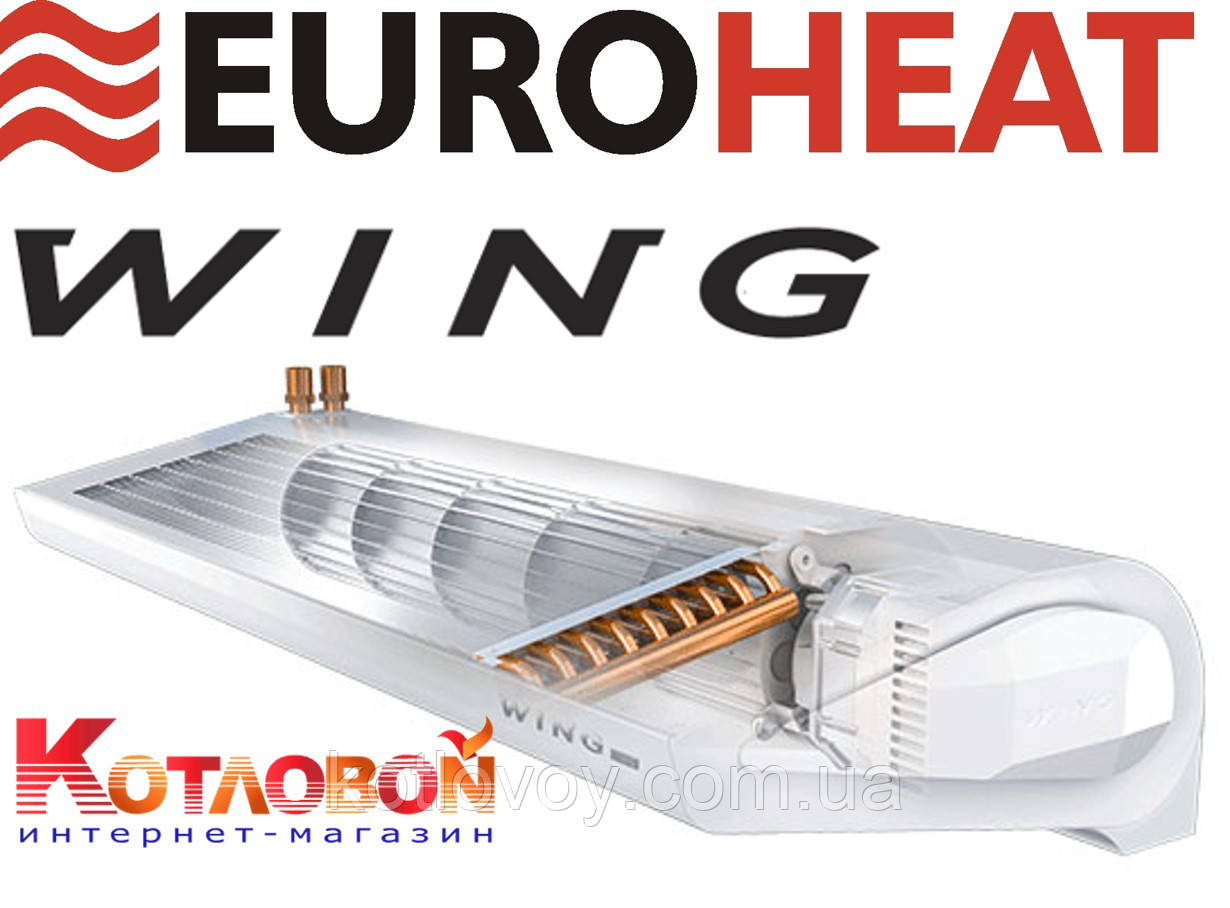

Теплова завіса Wing W100, W150, W200 із дворядним водяним нагрівачем працює за наступним принципом.
Теплоносій (гаряча вода) віддає тепло через теплообмінник із дуже великою поверхнею теплообміну, що забезпечує високу теплову потужність (4-47 кВт). Вентилятор (1850-4400 м3/год) всмоктує повітря з приміщення й, пропускаючи його через теплообмінник, викидає з великою швидкістю назад у приміщення, створюючи повітряний бар'єр.
Максимальними параметрами теплоносія для теплообмінника є: 95 °C, 1.6МПа. Водяний теплообмінник складається з мідних трубок і алюмінієвих ламелей. Приєднувальні колектори (зовнішня різь 3/4") розміщені у верхній частині корпусу.
Оптимально підібраний водяний теплообмінник пристосований до роботи в трьох положеннях: горизонтальному та вертикальному з патрубками, спрямованими вниз або вгору. Особливості гідравлічного під'єднання дають змогу встановити завісу безпосередньо на стіну так близько до дверного отвору, наскільки це можливо.
Технічні характеристики Wing W100, W150, W200:
|
Параметри |
Wing W100 |
Wing W150 |
Wing W200 |
|---|---|---|---|
|
Максимальна ширина дверей для однієї завіси [м] |
1 |
1,5 |
2 |
|
Максимальна висота дверей [м] |
3,7 |
||
|
Теплова потужність [кВт] |
4-17 |
10-32 |
17-47 |
|
Максимальна витрата повітря [м3/год] |
1850 |
3100 |
4400 |
|
Максимальна температура теплоносія [°C] |
95 |
||
|
Максимальний робочий тиск [MПa] |
1,6 |
||
|
Об'єм води [дм3] |
1,6 |
2,6 |
3,6 |
|
Діаметр сполучних патрубків ["] |
3/4 |
||
|
Електричне живлення [В/Гц] |
1 ~ 230/50 |
||
|
Живлення електричного нагрівача [кВт] |
- |
||
|
Номінальний струм електричного нагрівача [A] |
- |
||
|
Потужність електродвигуна AC [кВт] |
0,18 |
0,22 |
0,32 |
|
Номінальний струм двигуна AC [A] |
1,3 |
1,8 |
2,4 |
|
Потужність електродвигуна EC [кВт] |
0,15 |
0,18 |
0,26 |
|
Номінальний струм двигуна EC [A] |
1,1 |
1,3 |
1,9 |
|
Маса без води з двигуном AC [кг] |
23 |
32 |
39 |
|
Маса без води з двигуном EC [кг] |
21,5 |
29 |
37,5 |
|
Клас захисту [IP] |
20 |
||
Робочі характеристики Wing W100, W150, W200:
Tz — температура води на вході в обладнання
Tp — температура води на виході з обладнання
Tp1 — температура повітря на вході в обладнання
Tp2 — температура повітря на виході з обладнання
Pg — теплова потужність обладнання
Qp — витрата повітря
Qw — витрата води
Δp — гідравлічний опір
Wing W100
| Параметри | WING W100 | |||||||||||||||
| Tz/Tp [°C] | 90/70 | 80/60 | 70/50 | 60/40 | ||||||||||||
| Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [м3/год]/ швидкість вентилятора | 1850/III | |||||||||||||||
| Pg [кВт] | 17.7 | 16.3 | 14.9 | 13.5 | 14.8 | 13.3 | 11.9 | 10.5 | 11.6 | 10.2 | 8.7 | 7.0 | 8.0 | 5.1 | 4.3 | 3.5 |
| Tp2 [°C] | 32.0 | 35.3 | 38.5 | 41.7 | 27.5 | 30.7 | 33.8 | 36.8 | 22.8 | 25.8 | 28.7 | 31.3 | 17.2 | 17.9 | 21.8 | 25.6 |
| Qw [м³/ч] | 0.8 | 0.7 | 0.7 | 0.6 | 0.7 | 0.6 | 0.5 | 0.5 | 0.5 | 0.5 | 0.4 | 0.3 | 0.4 | 0.2 | 0.2 | 0.2 |
| Δp [кПа] | 0.5 | 0.4 | 0.4 | 0.3 | 0.4 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | 0.1 | 0.1 | 0.1 | 0.1 | 0.04 | 0.03 |
| Qp [м3/год]/ швидкість вентилятора | 1350/II | |||||||||||||||
| Pg [кВт] | 15.0 | 13.8 | 12.6 | 11.4 | 12.5 | 11.3 | 10.1 | 8.8 | 9.8 | 8.5 | 7.2 | 4.7 | 5.4 | 4.6 | 3.9 | 3.2 |
| Tp2 [°C] | 34.7 | 37.8 | 40.8 | 43.7 | 29.7 | 32.7 | 35.6 | 38.4 | 24.4 | 27.2 | 29.7 | 29.7 | 15.6 | 19.3 | 23.0 | 26.7 |
| Qw [м³/ч] | 0.7 | 0.6 | 0.6 | 0.5 | 0.6 | 0.5 | 0.4 | 0.9 | 0.4 | 0.4 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | 0.1 |
| Δp [кПа] | 0.4 | 0.3 | 0.3 | 0.2 | 0.3 | 0.2 | 0.2 | 0.1 | 0.2 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.04 | 0.03 |
| Qp [м3/год]/ швидкість вентилятора | 880/I | |||||||||||||||
| Pg [кВт] | 11.9 | 10.9 | 9.9 | 9.0 | 9.8 | 8.9 | 7.9 | 6.9 | 7.6 | 6.5 | 4.6 | 4.0 | 4.6 | 4.0 | 3.4 | 2.8 |
| Tp2 [°C] | 38.5 | 41.3 | 44.0 | 46.7 | 32.8 | 35.5 | 38.0 | 40.4 | 26.5 | 28.8 | 28.6 | 31.9 | 18.0 | 21.5 | 24.9 | 28.4 |
| Qw [м³/ч] | 0.5 | 0.5 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.3 | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.1 |
| Δp [кПа] | 0.2 | 0.2 | 0.2 | 0.1 | 0.2 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.0 | 0.1 | 0.04 | 0.03 | 0.02 |
Wing W150
| Параметри | WING W150 | |||||||||||||||
| Tz/Tp [°C] | 90/70 | 80/60 | 70/50 | 60/40 | ||||||||||||
| Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [м3/год]/ швидкість вентилятора | 3100/III | |||||||||||||||
| Pg [кВт] | 31.7 | 29.3 | 26.9 | 24.5 | 26.9 | 24.5 | 22.1 | 19.8 | 22.0 | 19.6 | 17.3 | 14.9 | 17.0 | 14.5 | 12.1 | 9.5 |
| Tp2 [°C] | 33.9 | 37.2 | 40.4 | 43.6 | 29.5 | 32.7 | 35.9 | 39.0 | 25.1 | 28.2 | 31.3 | 34.3 | 20.5 | 23.5 | 26.4 | 29.1 |
| Qw [м³/ч] | 1.4 | 1.3 | 1.2 | 1.1 | 1.2 | 1.1 | 1.0 | 0.9 | 1.0 | 0.9 | 0.8 | 0.7 | 0.7 | 0.6 | 0.5 | 0.4 |
| Δp [кПа] | 2.1 | 1.8 | 1.6 | 1.3 | 1.6 | 1.4 | 1.2 | 0.9 | 1.2 | 1.0 | 0.8 | 0.6 | 0.8 | 0.6 | 0.4 | 0.3 |
| Qp [м3/год]/ швидкість вентилятора | 2050/II | |||||||||||||||
| Pg [кВт] | 26.5 | 24.5 | 22.5 | 20.5 | 22.5 | 20.5 | 18.5 | 16.6 | 18.5 | 16.5 | 14.4 | 12.4 | 14.2 | 12.1 | 10.0 | 7.7 |
| Tp2 [°C] | 36.9 | 40.0 | 43.0 | 46.0 | 32.1 | 35.1 | 38.1 | 41.0 | 27.2 | 30.1 | 33.0 | 35.7 | 22.1 | 24.8 | 27.5 | 29.7 |
| Qw [м³/ч] | 1.2 | 1.1 | 1.0 | 0.9 | 1.0 | 0.9 | 0.8 | 0.7 | 0.8 | 0.7 | 0.6 | 0.5 | 0.6 | 0.5 | 0.4 | 0.3 |
| Δp [кПа] | 1.5 | 1.3 | 1.2 | 1.0 | 1.2 | 1.0 | 0.8 | 0.7 | 0.9 | 0.7 | 0.6 | 0.4 | 0.6 | 0.4 | 0.3 | 0.2 |
| Qp [м3/год]/ швидкість вентилятора | 1420/I | |||||||||||||||
| Pg [кВт] | 21.6 | 19.9 | 18.3 | 16.7 | 18.3 | 16.7 | 15.1 | 13.5 | 15.0 | 13.4 | 11.7 | 10.1 | 11.5 | 9.8 | 8.0 | 4.8 |
| Tp2 [°C] | 40.4 | 43.3 | 46.1 | 48.9 | 35.1 | 37.9 | 40.6 | 43.3 | 29.6 | 32.3 | 34.9 | 37.4 | 23.9 | 26.3 | 28.5 | 28.3 |
| Qw [м³/ч] | 1.0 | 0.9 | 0.8 | 0.7 | 0.8 | 0.7 | 0.7 | 0.6 | 0.7 | 0.6 | 0.5 | 0.4 | 0.5 | 0.4 | 0.4 | 0.2 |
| Δp [кПа] | 1.1 | 0.9 | 0.8 | 0.7 | 0.8 | 0.7 | 0.6 | 0.5 | 0.6 | 0.5 | 0.4 | 0.3 | 0.4 | 0.3 | 0.2 | 0.1 |
Wing W200
| Параметри | WING W200 | |||||||||||||||
| Tz/Tp [°C] | 90/70 | 80/60 | 70/50 | 60/40 | ||||||||||||
| Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [м3/год]/ швидкість вентилятора | 4400/III | |||||||||||||||
| Pg [кВт] | 46.9 | 42.7 | 39.3 | 35.9 | 39.4 | 36.0 | 32.6 | 29.3 | 32.6 | 29.2 | 25.8 | 22.5 | 25.7 | 22.3 | 18.9 | 15.4 |
| Tp2 [°C] | 34.6 | 37.9 | 41.1 | 44.3 | 30.3 | 33.5 | 36.7 | 39.8 | 25.9 | 29.1 | 32.2 | 35.2 | 21.5 | 24.5 | 27.5 | 30.4 |
| Qw [м³/ч] | 2.0 | 1.9 | 1.7 | 1.6 | 1.7 | 1.6 | 1.4 | 1.3 | 1.4 | 1.3 | 1.1 | 1.0 | 1.1 | 1.0 | 0.8 | 0.7 |
| Δp [кПа] | 5.6 | 4.9 | 4.2 | 3.6 | 4.3 | 3.7 | 3.1 | 2.6 | 3.2 | 2.6 | 2.1 | 1.7 | 2.2 | 1.7 | 1.3 | 0.9 |
| Qp [м3/год]/ швидкість вентилятора | 3150/II | |||||||||||||||
| Pg [кВт] | 40.9 | 37.9 | 34.8 | 31.9 | 35.0 | 31.9 | 28.9 | 26.0 | 28.9 | 25.9 | 22.9 | 20.0 | 22.8 | 19.8 | 16.7 | 13.7 |
| Tp2 [°C] | 36.6 | 39.8 | 42.9 | 46.0 | 32.0 | 35.1 | 38.2 | 41.2 | 27.4 | 30.4 | 33.4 | 36.3 | 22.6 | 25.6 | 28.4 | 31.1 |
| Qw [м³/ч] | 1.8 | 1.7 | 1.5 | 1.4 | 1.5 | 1.4 | 1.3 | 1.1 | 1.3 | 1.1 | 1.0 | 0.9 | 1.0 | 0.9 | 0.7 | 0.6 |
| Δp [кПа] | 4.5 | 3.9 | 3.4 | 2.9 | 3.5 | 3.0 | 2.5 | 2.1 | 2.6 | 2.1 | 1.7 | 1.4 | 1.8 | 1.4 | 1.0 | 0.7 |
| Qp [м3/год]/ швидкість вентилятора | 2050/I | |||||||||||||||
| Pg [кВт] | 34.0 | 31.4 | 28.9 | 26.4 | 29.0 | 26.5 | 24.0 | 21.6 | 24.1 | 21.6 | 19.1 | 16.6 | 19.0 | 16.4 | 13.9 | 11.3 |
| Tp2 [°C] | 39.9 | 42.8 | 45.8 | 48.6 | 34.8 | 37.7 | 40.6 | 43.3 | 29.7 | 32.5 | 35.3 | 37.9 | 24.5 | 27.2 | 29.8 | 32.2 |
| Qw [м³/ч] | 1.5 | 1.4 | 1.3 | 1.2 | 1.3 | 1.2 | 1.1 | 1.0 | 1.1 | 1.0 | 0.8 | 0.7 | 0.8 | 0.7 | 0.6 | 0.5 |
| Δp [кПа] | 3.2 | 2.8 | 2.4 | 2.1 | 2.5 | 2.2 | 1.8 | 1.5 | 1.9 | 1.6 | 1.2 | 1.0 | 1.3 | 1.0 | 0.7 | 0.5 |
Шумові характеристики Wing W100, W150, W200
| Рівень шуму | III швидкість [dB(A)]* |
II швидкість [dB(A)]* |
I швидкість [dB(A)]* |
| WING W100 | 63 | 55 | 45 |
| WING W150 | 67 | 56 | 45 |
| WING W200 | 66 | 57 | 46 |
*Рівень шуму вимірювався на відстані 3 м від обладнання, умови вимірювання шуму: напіввідкритий простір, монтаж на стіні.
Ефективна довжина струменя Wing W100, W150, W200
Ефективна довжина струменя повітря залежно від обраної швидкості обертання вентилятора:
| швидкість обертання вентилятора | |||
| III | II | I | |
| довжина струменя [м] | 3.7 | 2.9 | 2.3 |
