Блок керування твердопаливним котлом KG Elektronik

Автоматика (блок керування) для твердопаливних котлів  KG Elektronik CS-19, CS-20,CS-21В

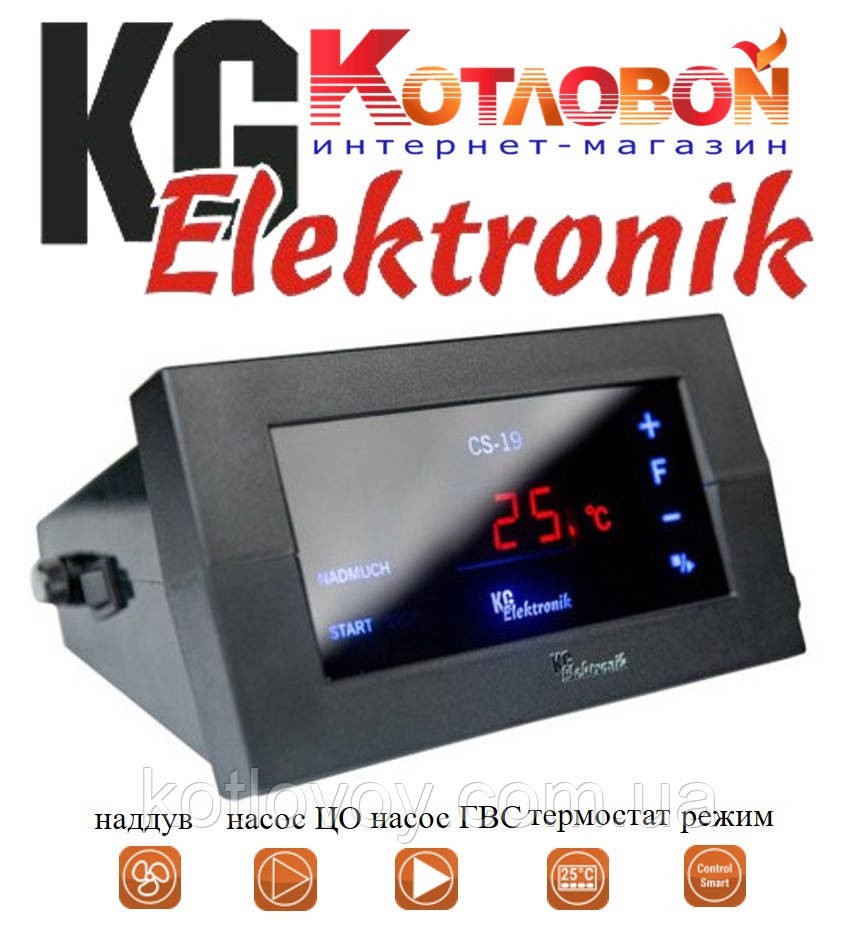

Контролер KG Elektronik CS-19 керує насосом ЦО, ГВС і нагнітальним вентилятором. Контролер обладнаний сенсорним дисплеєм. Котлова автоматика призначена для керування твердопаливним котлом для спалювання деревини, вугілля різних фракцій. Користувач може вибрати 1 із 5 режимів роботи контролера, залежно від типу палива та типу котла. Контролер обладнаний роз'ємом RJ11 для під'єднання кімнатного термостата.

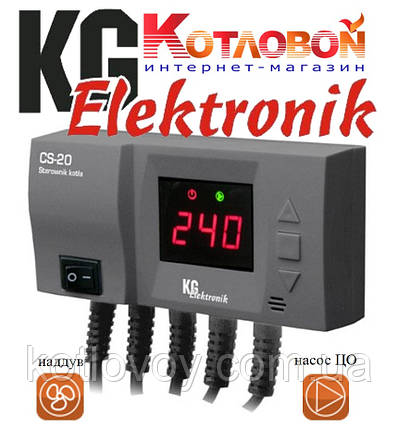

Автоматика для твердопаливного котла KG Elektronik CS-20 призначена для автоматизації роботи котла.

Контролер KG Elektronik CS-20 — вдосконалена автоматика для твердопаливних котлів, що керує насосом і вентилятором.
Принцип дії:
Контролер CS-20 керує насосом ЦО, а також приточним вентилятором за допомогою значень температури в котлі. Контролер призначений для керування котлами, опалюваними твердим паливом, деревом, вугіллям, брикетом,кутною дрібницею. Користувачеві доступні встановлені 5 режимів контролера залежно від типу палива та типу котла. Автоматика чітко, з урахуванням гістерезису підтримуватиме задану температуру з точністю до 1°.

Основне завдання: примусове подавання повітря в топку котла, підтримання оптимального горіння, керування роботою вентилятора та циркуляційного насоса опалення.

Режими роботи моделі TAL Elektronik CS:

• F1 — спалювання дерева та вугілля (плавна потужність обдування)
• F2 — спалювання тільки деревини (потужність обдування 20% + продувка)
• F3 — спалювання тільки вугілля (інтенсивне обдування 50% + продувка)
• F4 — спалювання тирси (інтенсивне обдування 100% + продувка)
• F5 — налаштування користувача (інівідуальне програмування)

У режимах F1 — F4 автоматика котла забезпечує циклічну роботу насоса (вмик.вимк) і керує потужністю турбіни (вентилятора).

Режим F5 — дає змогу індивідуально настроїти автоматику котла під свої потреби, для цього у режимі "Меню" встановіть керування:

• температури вмик.вимк. циркуляційного насоса, буква (С);
• потужність роботи вентилятора, буква (D);
• тривалість продування, цифра (1);
• температура згасання, цифра (3);
• паузи (перериви), цифра (2);

Контролер  KG Elektronik CS-21B керує роботою наддувного вентилятора. Автоматика призначена для керування вентиляторами в повітродагрівачах або в повітряних котлах. У контролері встановлюємо температуру увімкнення вентилятора та продуктивність вентилятора 1-10 ступенів потужності. За температури 90 °C, контролер автоматично вмикає вентилятор на 100% потужності. Мінімальна температура увімкнення вентилятора 30 °C. Автоматика для повітряних котлів автоматично вмикає вентилятор у разі досягнення встановленої температури.

Додаткові функції:

• звуковий сигнал у разі перевищення Т понад +90 °C;
• "анти-STOP" — опція від залипання насоса опалення;
• "анти-FRIZ" — опція від замерзання системи опалення;

Переваги TAL Elektronik CS:

1. За допомогою автоматика для твердопаливних котлів точно підтримується задана температура опалення.

2. Тривалість горіння збільшується приблизно на 15-20% (до 1 години), порівнюючи з ручним регулюванням.

3. Немає потреби щоразу під час закладання палива, регулювати (виставляти) вручну подавання повітря піддуванням.

4. Відбувається ефектне спалювання будь-якого палива, зокрема сирої (підмоклості) деревини, кам'яного вугілля, торфу, сипких сумішей.

5. БЕЗПЕКА — у разі вимкнення електрики, припиняється подавання кисню в топку котла та горіння (гонь) відразу ж загасає.
