Блок керування насосом KG Elektronik

Автоматика (блок керування) для твердопаливних котлів TAL KG Elektronik CS

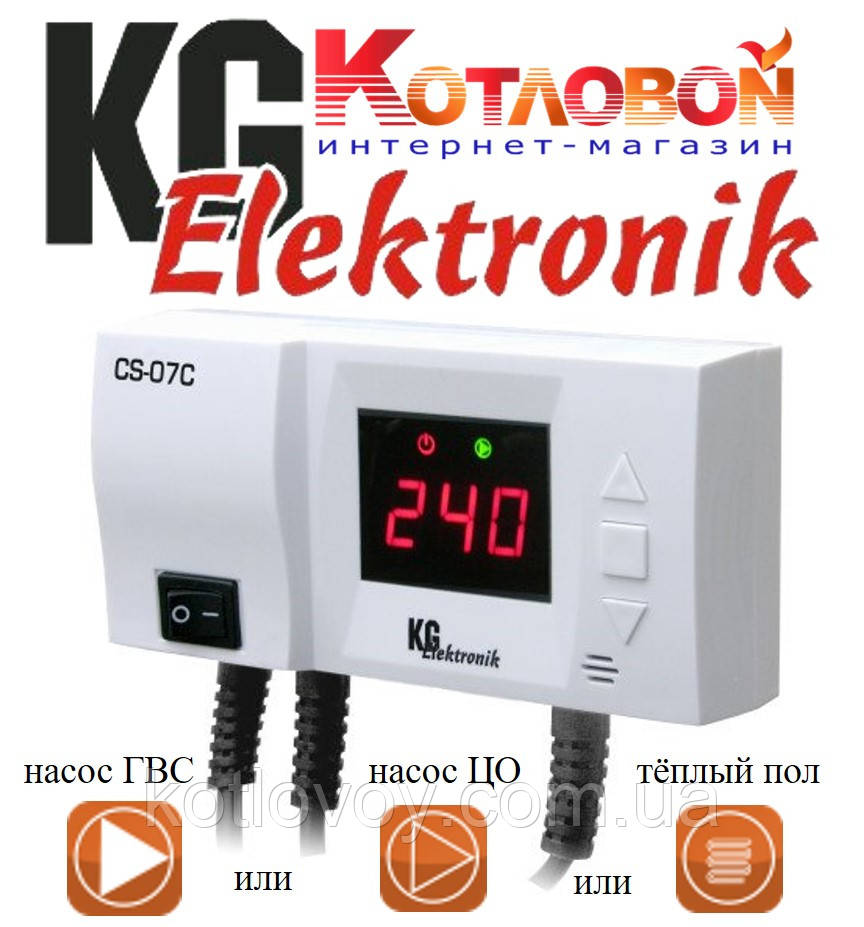

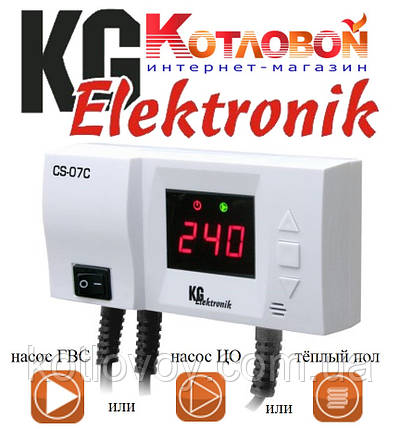

Контролер KG Elektronik CS-07 призначений для керування циркуляційного насоса для води ЦО.

Завдання регулятора полягає в запуску насоса в тому разі, якщо температура перевищить бажаний показник, а також у вимиканні насоса в разі охолодження котла (унаслідок вимкнення). Дає змогу уникнути роботи насоса баз потреби та заощадити електроенергію (економія залежить від ступеня експлуатації котла, може скласти навіть до 60%), а також продовжити термін експлуатації насоса. Завдяки цьому підвищується рівень надійності насоса та знижуються витрати, пов'язані з експлуатацією. Контролер обладнаний системою запобігання застою насоса ЦО — так званим антистопом. Переблизно кожні 15 днів насос вмикається на 15 секунд. Додатковим захистом системи є функція захисту від замерзання води (антифриз). У разі падіння температури нижче 5 °C насос ЦО працює безперервно.

Обслуговування контролера:

Задану температуру запуску насоса можна змінити через утримування кнопки (вхід у меню), на дисплеї має висвітлитися миготлива літера С, у цей момент можна змінити налаштування температури за допомогою кнопок. Після закінчення кількох секунд контролер сам переходить у робочий режим і відтворюватиме на дисплеї поточну температуру в котлі. Ручна робота Ця функція дає змогу перевірити справність під'єднаного насоса через одночасне натискання на кнопки вгору та вниз. Повторне натискання на кнопки вимкне насос. Гістерезис Між температурою входу в цикл запуску контролера та температурою повернення в режим очікування є різниця. Гістерезис контролера CS-07 становить 2 градуси. Наприклад, після встановлення температури 50 °C насос запускається після перевищення температури 50 °C, а вимикається — коли температура впаде до 48 °C. Сигналізація Контролер обладнаний звуковою сигналізацією занадто високої температури в котлі 90 °C

Насосна автоматика KG Elektronik СS-08 призначена для керування насосами ЦО та ГВС. Насос ЦО вмикається в разі перевищення встановленої користувачем температури вмикання насоса ЦО. Насос ГВС працює за принципом різниці температур. Вмикання насоса: відбувається в тому разі, якщо температура котла перевищить температуру накопичувача на встановлений користувачем гістерезис. Насос ГВС працює до моменту, коли рівень температури та накопичувача буде однаковим або буде досягнута задана температура накопичувача.

Контролер KG Electronik CS-09 призначений для керування циркуляційним насосом і насосом сонячного колектора. Коли робоча температура перевищує необхідну температуру, відбувається увімкнення насоса ЦО. Коли ж бойлер остигає, то відбувається вимкнення насоса ЦО. Використанням цього регулятора ви заощаджуєте електроенергію, а також продовжуєте термін експлуатації циркуляційного насоса, насоса сонячного колектора та системи повністю. Вмикання насоса сонячного колектора відбувається в момент, коли температура бойлера перевищить температуру на встановлений користувачем показник гістерезису. Вимкнення насоса колектора безпосередньо залежить від встановленого гістерезису вмикання насоса. Гістерезис вимкнення на 10 °C нижче гістерезису увімкнення насоса. Якщо гістерезис увімкнення буде встановлений на 20 °C, то гістерезис вимкнення автоматично буде встановлений на 10 °C. У разі вибору значення гістерезису 10 °C насос працює доти, поки температура колектора та накопичувача не зрівняються або поки що задана температура накопичувача не буде досягнута. Отже, насос сонячного колектора працює за принципом різниці температур. Вмикання циркуляційного насоса відбувається, коли температура накопичувача перевищить задану користувачем температуру вмикання циркуляційного насоса та працює, поки температура накопичувача не впаде нижче заданого рівня.

Контролер KG Elektronik CS-12 призначений для керування насосом ГВС. Насос ГВС працює за принципом різниці температур. Вмикання насоса ГВС відбувається в тому разі, якщо температура котла перевищить температуру накопичувача на встановлене користувачем значення гістерезису. Насос ГВС працює до моменту, коли рівень температури котла та накопичувача буде однаковим або буде досягнута задана температура накопичувача.
