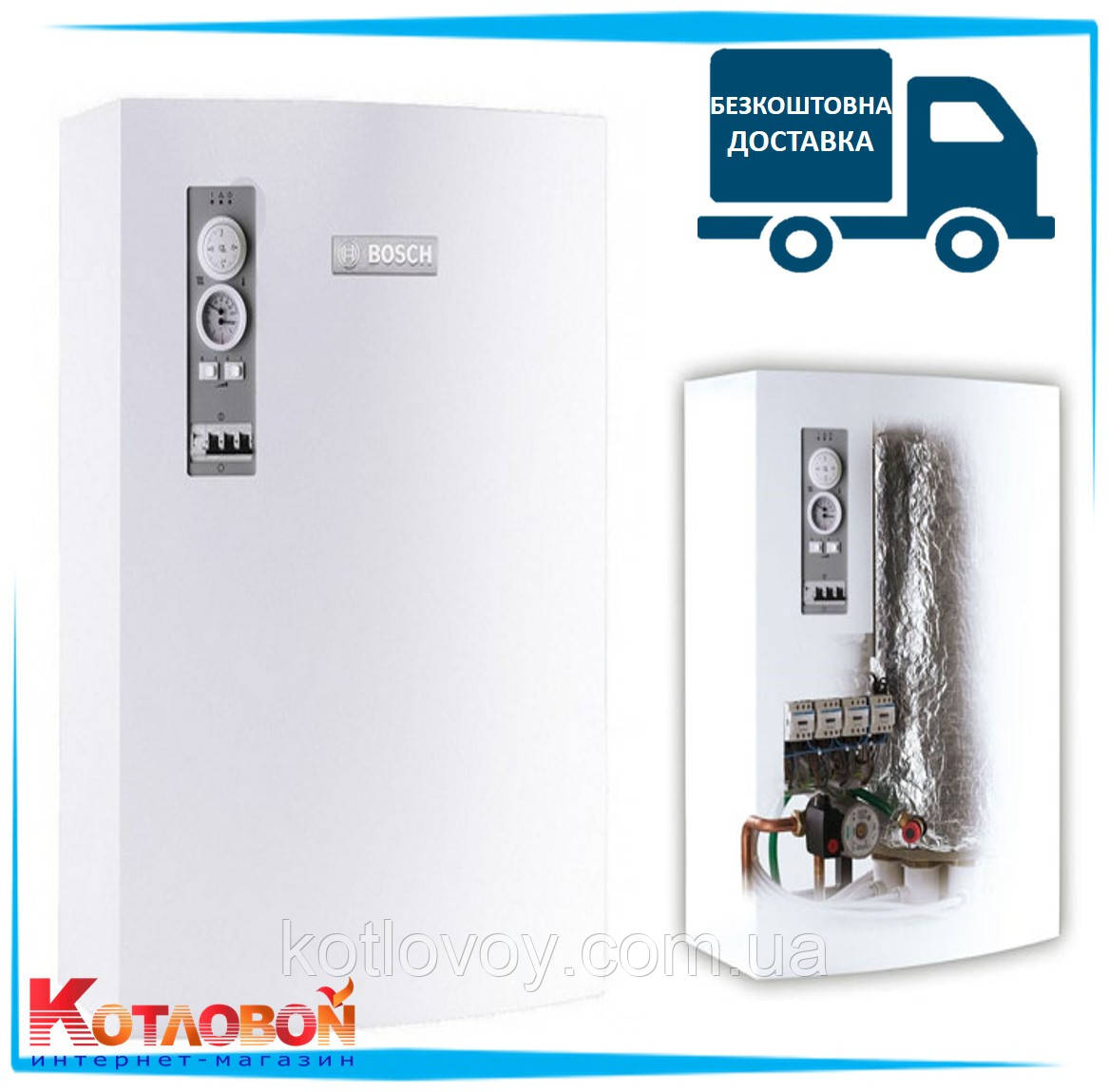

Електричний котел BOSCH Tronic (Бош Тронік) 5000

Електричний котел BOSCH Tronic 5000, 4-60 кВт

Електрокотел Bosch Tronic 5000 H має спеціальний вмонтований ТЕН, за допомогою якого і відбувається безпосередній процес нагрівання. Можлива встановлення електрокотла в систему, обладнану теплоакумулювальними ємностями. Tronic 5000 H може також використовуватися як резервний котла. Наявність великого об'єму води в теплообміннику дає змогу з високою ефективністю застосовувати електрокотел для модернізації наявних систем опалення.

Завдяки своїм універсальним властивостям настінний електричний котел Bosch Tronic 5000 H можна однаково успішно використовувати в різноманітних системах прямого або змішаного нагрівання. Можливе застосування з акумуляторними баками та баками непрямого нагрівання гарячої води. Використанню як резервного котла сприяє мінімальна вихідна потужність 2 кВт.

Призначення BOSCH Tronic 5000:

• Електричний опалювальний котел Tronic 5000 H є екологічним джерелом тепла, який призначений для встановлення в закриті системи опалення з примусовою циркуляцією теплоносія.
• Електричний опалювальний котел Tronic 5000 H може бути встановлений у систему з теплоакумулювальними ємностями, а також у опалювальні системи як резервний кіт.
• Завдяки великому об'єму води в теплообміннику ідеально підходить для модернізації активних систем опалення Опис
• Модельний ряд із 12 типорозмірів у діапазоні потужностей від 4 до 60 кВт
• Мінімальна опалювальна потужність електричного котла 2 кВт
• Послідовне під'єднання ступево-й нагрівання із затримкою увімкнення для зменшення стрибків пускового струму • Можливість під'єднання зовнішніх регулювальних пристроїв — кімнатного термостата або програматора
• Можливість використання в комбінації з баком непрямого нагрівання
• Великий об'єм теплообмінника для забезпечення рівномірного теплознімання з усіх нагрівальних елементів
• Розташування нагрівальних елемен-тов нижньої частини теплообмінника унеможливлює їх перегрівання у разі потрапляння повітря.

Переваги BOSCH Tronic 5000 H:

• Простота конструкції
• Повністю автоматизована робота
• Високий рівень комфорту
• Під'єднання знизу, що забезпечує просте встановлення електрокотла Bosch Tronic 5000 H
• Послідовність під'єднання ступенів під час запуску електричного котла Бош
• Автоматичний випуск повітря
• Регулювання котла електричними кімнатними терморегуляторами
• Економність і безпека

Комплектація BOSCH Tronic 5000:

Для моделей Tronic 5000 H 4-18 кВт до комплекту постачання входить: розширювальний бак 7 л, запобіжний клапан, тришвидкісний циркуляційний насос.

Для моделей Tronic 5000 H 22-60 кВт до комплекту постачання входить: тришвидкісний циркуляційний насос. До комплекту постачання не входить розширювальний бак і запобіжний клапан.

Технічні характеристики BOSCH Tronic 5000:

Схема під'єднання:

BOSCH Tronic 5000 H 4-18 кВт:

BOSCH Tronic 5000 H 22-60 кВт:

Разрез BOSCH Tronic 5000:

Усоловні позначення на кресленнях котлів Buderus Tronic 5000 H

1. Електрошаф;

2. Контрольні лампи;

3. Регулятор температури;

4. Термометр/манометр;

5. Вимикачі потужності;

6. Головний вимикач;

7. Розширювальний бак (AG);

8. Кабельне введення;

9. Запобіжний клапан;

10. Насос

11. Зворотна лінія котла (RK);

12. Штекерне з'єднання контуру регулювання;

13. Запобіжний обмежувач температури (STB);

14. Запобіжник системи керування;

15. Повітряний клапан;

6. Головний вимикач;

16. Облицювання котла з теплоізоляцією;

17. Реле тиску води;

18. Нагрівальні стрижні;

19. Піддатлива лінія котла (VK);
