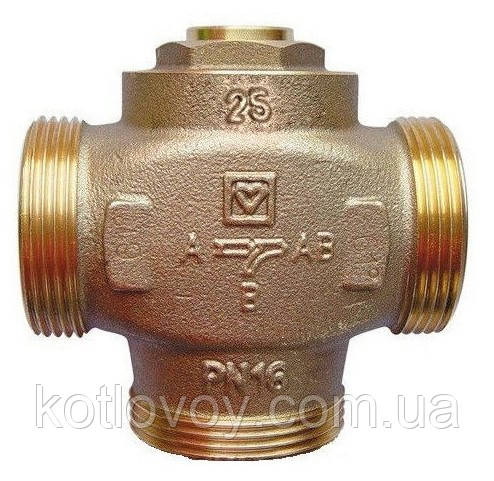

Триходовий термосумісний клапан HERZ Teplomix

Триходовий термосумісний клапан HERZ Teplomix

Триходовий змішувальний клапан HERZ Teplomix обладнаний термостатичним пристроєм і призначений для підвищення температури теплоносія у зворотному трубопроводі в системах до 40 кВт, а також для захисту поверхонь нагрівання котла від корозії. Вбудований термостатичний пристрій призначений для вимірювання температури, з огляду на яку відбувається або не підмішується теплоносія. Підмес через байпас із трубопроводу, що подається у зворотній лінії, забезпечує значення високої температури теплоносія на вході в котел. Зовнішня циліндрична різь, ущільнення за площиною прокладкою; з'єднання замовляються окремо. Також є отвір із заглушкою 3/8" для зливу сміття, що зібрано.
Корпус виготовлений зі стандартної латуні для застосування в системах опалення. Працює як із водою (min +2 °C), так і з антифризами (min -20 °C).

З фіксованим байпасом Температура регулювання для потоку A — AB: приблизно 61 °C Рекомендується монтаж балансувального вентиля на байпасі між піховою і зворотною лінією котла.
1776603	1776604
З функцією вимкнення байпаса За температури змішування приблизно 63 ⁇ З байпас закривається (потік B — AB) і знову відкривається за температури 55 °C. Встановлення балансувального вентиля на байпасі не об'ємна.
1776613	1776614

Якщо на кран-буксі зняти заглушку R3/8 і встановити на її місце зливний кран, то в такий спосіб можна забезпечити функцію наповнення/слива, а також промивання системи.

Функціонування

Габаритні розміри HERZ Teplomix:

Схема встановлення HERZ Teplomix:
