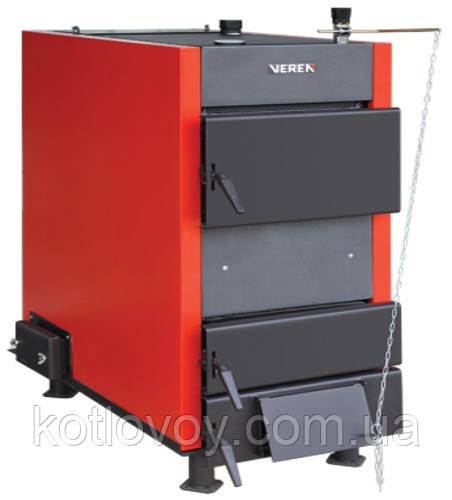

Твердопаливний котел тривалого горіння Верен (Veren), сталь 6 мм
Твердопаливні котли Veren Верен українського виробника зарекомендували себе на ринку, як дуже якісні котли. Наша компанія надає офіційну гарантію від виробника 30 місяців.
Твердопаливний котел Верен може бути зроблений у двох модифікаціях:
"М" — механічне керування
"А" — автоматичне керування.
Твердопаливні котли Veren Вірен схожий за типом із імпортним котлом Buderus Logica, який за роки експлуатації зайняв своє видатне місце на ринку теплотехнічного обладнання.
Теплообмінник котла виготовлений із котлової сталі завтовшки 6 мм. Котел термічно ізольований, типово обладнаний термостатом для регулювання тяги та термометром. Застосовуються котли Верен у центральній системі опалення житлових будинків, комунальних або торгово-виробничих спорудах. цей котел призначений для підігрівання води, якщо розрахункова температура подавання не перевищує 85 °C.
Конвекційна частина складається зі спеціально сформованих каналів, зверху та знизу завершується отвором для чищення. У моделях з автоматикою завдяки використанню вентилятора зі змінною швидкістю обертання й мікропроцесору відбувається автоматичне керування роботою, що дає можливість контролювати процес згоряння, а отже, й економію палива.
Котел може працювати на деревині (драва з листяних порід вологістю до 25%, брикетовані деревні відходи), антрациті, кам'яне вугілля, буром вугілля. Можливе застосування як палива відходів сільськогосподарського виробництва — солома, лушпиння, кора, хмиз та інші.
Види палива котлів Верен:
Котел може працювати на деревині (драва з листяних порід вологістю до 25%, брикетовані деревні відходи), антрациті, кам'яне вугілля, буром вугілля. Можливе застосування як палива відходів сільськогосподарського виробництва — солома, лушпиння, кора, хмиз та інші.
Дрови мають бути з листяних дерев твердих порід, як-от дуб, бук, акація, ясен або граб. Також підходять дрова м'якої породи: береза або тополя.
Для котла Верен рекомендується використовувати кам'яне або буре вугілля, вугільний пил і дерево з вологістю до 25%.
Технічні характеристики твердопаливних котлів Верен:
Номінальна теплова потужність, кВт, ±10% |
17 кВт | 23 кВт | 30 кВт | 40 кВт | 50 кВт | 60 кВт | 70 кВт |
100 кВт |
150 кВт |
230 кВт |
Діапазон регулювання |
50-100 |
|||||||||
Час роботи на одному завантаженні, не менш ніж годин кам'яне (буре) вугілля дрова |
8 4 |
|||||||||
Тяга (роздільна здатність) котла, Па, не більше |
25 | 25 | 25 | 70 | 70 | 70 | 70 |
70 |
||
Робочий тиск води, МПа, не більше |
0,2 |
|||||||||
Температура води, oС мінімальна на вході максимальна на виході |
50 90 |
|||||||||
Затрати води під час розрахункового перепаду температури 20 °C |
0,73 | 0,99 | 1,29 | 1,72 | 2,15 | 2,58 | 3,0 |
4,3 |
6,45 |
9,89 |
Споживання палива, кг/год, не більш ніж* |
7,45 |
10,1 |
13,2 | 17,6 | 21,9 | 26,3 | 30,7 |
43,8 |
65,8 |
100,8 |
ККД (коефіцієнт корисної дії) котла, %, не менше |
80 |
|||||||||
Водяний об'єм котла, л, не більше |
50 | 60 | 80 | 110 | 125 | 140 | 180 |
250 |
340 |
420 |
Маса котла (без води), кг, не більше |
245 | 280 | 350 | 450 | 550 | 650 | 750 |
1100 |
1240 |
1500 |
Характеристики електроживлення, В/Гц** |
220/50 |
|||||||||
Споживане енергетична напруга, Вт, не більш ніж** |
90 | 90 | 90 | 110 | 110 | 110 | 110 | 260 |
260 |
260 |
Ступінь електрозахисту** |
IP40 |
|||||||||
Діаметр димоходу, мм |
160 | 160 | 160 | 180 | 180 | 180 | 180 |
273 |
325 |
325 |
Діаметр вхідного та вихідного патрубка води |
1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" |
2" |
DN 65 |
DN 80 |
* розрахунковане паливо — дрова з нижньою теплотою спалювання 10265 кДж/кг
Комплект постачання котла Верен:
Найменування елемента постачання |
Кількість одиниць для котла |
|
КТВ-m |
КТВ-а |
|
Котел |
1 |
1 |
Регулятор тяги термомеханічний |
1 |
- |
Шкірка приладдя: - совок - кочерга - Дротяний йорж-щітка |
1 1 1 |
1 1 1 |
Вентилятор |
- |
1 |
Блок керування PROTON |
- |
1 |
Посібник з експлуатації |
1 |
1 |
Інструкція на блок керування PROTON |
- |
1 |
Габаритні та приєднувальні розміри котлів:
Тип котла |
Розмір, мм |
||
А |
B |
C |
|
КТВ — 17 |
883 |
505 |
436 |
КТВ ― 23 | 956 | 575 | 436 |
КТВ ― 30 | 1070 | 695 | 519 |
Принцип роботи котла полягає в нагріванні води системи опалення продуктами згоряння твердого палива, що спалюється в паливі котла. Процес горіння шару твердого палива відбувається в топці на колосниковій решітці. У моделі КТВ-17m повітря на горіння подається під решітку за заслінку на нижніх дверях котла. Заслінка має механічний зв'язок (ланцюжка) з термомеханічним регулятором, встановленим на виході води з котла. Ступінь відкриття заслінки залежить від параметрів цього регулятора. Якщо поточна температура води відхиляється від встановленого на регуляторі значення, ланцюг змінює положення заслінки та подавання повітря на горіння змінюється.
Продукти згоряння проходять через газоходи котла, охолоджуються й через димохід потрапляють у димову трубу. Зміна положення ударера на трубі можна регулювати розрідження в пачці котла та впливати на процес горіння.
1 — двері завантаження; 2 — двері колосникової решітки; 3 — двері очищення камери збору золи (двері піддувала); 4 — верхня ревізія для чищення газоходів; 5-бічна ревізія для чищення газоходів; 6 — ніжка котла; 7 — дно котла; 8 — зливний патрубок; 9 — патрубок входу води; 10 — патрубок виходу води; 11-димохід; 12 ― шибер димоходу; 13 — патрубок для встановлення термомеханічного регулятора; 14-гільза для термодатчиків; 15 — блок керування *; 16 — термомеханічний регулятор тяги **;
17 — вентилятор *.
* Встановлюється тільки на котлах КТВ-17а, КТВ-23а, КТВ-30а;
** Встановлюється тільки на котлах КТВ-17m, КТВ-23m, КТВ-30m.
Експлуатаційні обмеження
Котел призначений для роботи в системах опалення з тиском води в 0,2 МПа.
Як теплоносія рекомендується використовувати воду з мінімальною карбонатною жорсткістю і pH ≥ 9.
Забороняється тривала робота котла з температурою води на вході нижче 50° і на паливі з вологістю понад 20%. Це призводить до утворення конденсату та опадів смоли на поверхнях нагрівання котла, зниження теплопродуктивності та ефективності роботи котла та терміну експлуатації.
Висота вертикальної ділянки димової труби має бути не менш ніж 5 м від колосникової решітки котла та забезпечувати тягу згідно з таблицею 1 технічних характеристик котла.
Поперечна площа отвору димової труби має бути не менш ніж площі перерізу димового патрубка котла, зазначеного в таблиці 1.
Котла потрібна окрема димова труба. Щоб конденсат, який утворився в димовій трубі, не потрапляв у котел, димохід між котлом і димоходом має бути чітко горизонтальним, не більш ніж 1,5 м і не коротший 0,2 м. Він має бути добре герметизований у місцях з'єднання.
ГАРАНТІЯ
Завод-виробник гарантує відповідність котла вимогам ТУ У 25.2-38414808-001: 2013
Гарантійний термін експлуатації котла становить 24 місяці з моменту введення в експлуатацію, але не більш ніж 30 місяців із дати продажу споживачеві.
Середній термін експлуатації котла — 15 років.
Основні | |
---|---|
Виробник | ВеренПром |
Країна виробник | Україна |
Потужність номінальна | 17 кВт |
Вид пального | Тверде |
Призначення котла | Одноконтурний |
Спосіб установки | Підлоговий |
Матеріал теплообмінника | Сталь |
Спосіб відведення відпрацьованих газів | Димар |
Гарантійний термін | 36 міс |
Теплоносій | Вода |
Колір | Червоний |
Тип котла | Тривалого горіння |
Автоматична подача палива | Ні |
Стан | Новий |
Управління | Механічне |
Товщина сталі | 6 мм |
Користувальницькі характеристики | |
Наявність варильної поверхні | Немає |
