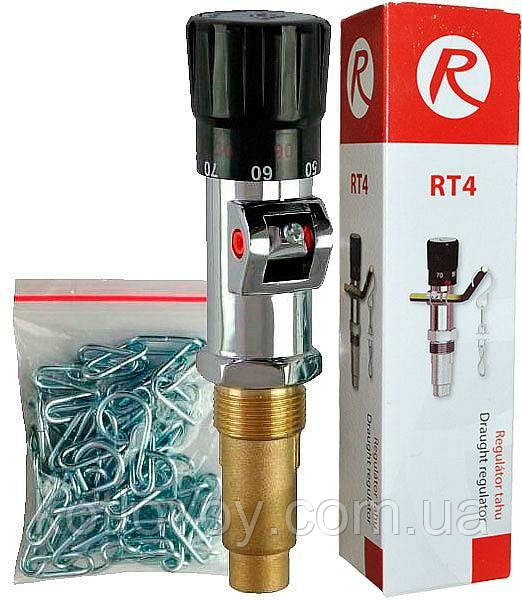

Регулятор тяги Regulus RT4 з ланцюжком

Регулятор тяги Regulus RT4 з ланцюжком

Регулює доступ повітря у камеру сгорания і температуру води у подавальному трубопровідні через відкриття або закриття повітряної заслінки камери згоряння.

Опис

Регулятори тяги встановлюються на твердопаливних котлах. Він регулює доступ повітря у камеру згоряння і, відповідно, температуру води у подавальному трубопровідні через відкриття або закриття повітряної заслінки камери згоряння.

Функція

Зміна температури води в котлі викликає розширення або стиснення робочої речовини у термоелементі. Зміна обсягу робочої речовини передається на рычаг, підіймає або опускає заслінку.

Технічні дані

Корпус і заглибна гильза з нікельованої латуни МS 58, рукоятка з ударостійкої пластмаси, важелі ланцюг зі сталі, пружина з неіржавкої нікель-хромовий сталі, що реверсивно функціонує термоелемент.

Грани встановлення: 30-90°С
Макс. хід: 60 мм
Макс. темп. води: 120°С
Під'єднання: R 3⁄4/"
Макс. вага заслінки: 600 г

Технічні характеристики терморегулятора Regulus RT4

Монтаж

Регулятор тяги може бути змонтований на котле вертикально або горизонтально. За горизонтальної установлення фіксувальний гвинт  має бути зверху і температура зчитується за червоною шкалою на ручці. За вертикальної встановлення гвинт  має бути позаду, дивлячись на фронтальну поверхня котла, температура зчитується за жовтою шкалою. Для економії упаковки регулятор тяги постачається со снятым важелем, який під час монтажу треба зміцнити в бажаному положенні фіксувальним гвинтом. Необхідно проконтролювати, що гвинт затягнутий на плоскій поверхні важеля. Треба звернути увагу, що кріплення ланцюга  на рычаге  і повітряної заклонці котла були на вертикальній лінії одна відносно одної. Після монтажу регулятора тяги залишити нижній кінець ланцюга вільно висить. Його слідує прикріпити до заслінки тільки під час настроювання регулятора.

Настроювання

Звертати увагу на то, , щоб повітряна заслінка не пошкоджувалася на всій довжині свого ходу. Обертанням ручки встановити бажану температуру (червона шкала за горизонтально встановленого регулятора, жовта шкала — за вертикально встановленого регулятора). Нагріти котел до бажаної температури, контролюючи температуру за котловим термометром.Як тільки температура досягне встановленої, накинути ланцюг на повітряну заслінку. Ланцюг має бути добре натягнутим (вільний хід макс. 1мм). Після налаштування зафіксувати ручку гвинтом.

Приклад встановлення:

Калібрування регулятора потужності твердопаливного котла Regulus RT4

Затопіть у котлі під час вручну відчинених дверцят. Кнопкою на регуляторі встановіть 60. Коли температура води дойде до 60 °C, за кілька хвилин стабілізації припасуйте підвіску ланцюга, щоб дверцята залишалася відчиненими приблизно на 1-2 мм. Тепер можете задавати необхідну температуру. Якщо під час роботи під час стабілізованого стану температура котла виявиться нижче заданої, ланцюг укоротіть, якщо температура котла виявиться вищою заданою, ланцюг подовжте. Але водночас майте на увазі й інші чинники, які можуть вплинути на температуру котла, попри регулятор — насамперед кількість палива та золи в котлі, положення клапана вторинного повітря, інерцію котла та всієї опалювальної системи.
