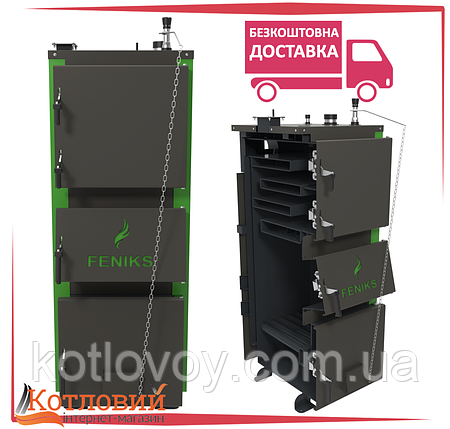

Твердопаливний котел Фенікс Feniks серії К

Твердотопливные котлы Feniks серии К предназначены для отопления бытовых, производственных и других помещений, в которых предусмотрена система центрального отопления, с использованием в качестве топлива древесины, древесных отходов, опилок или торфяных брикетов и каменного угля. Наибольшая теплопроизводительность котла достигается при сжигании угля.
Функционирование котла серии К предусмотрено только в режиме ручной твердого топлива.

Мощностной ряд: 12 кВт, 17 кВт, 22 кВт, 27 кВт, 35 кВт, 50 кВт, 62 кВт, 75 кВт, 98 кВт, 125 кВт, 150 кВт, 200 кВт, 250 кВт.

В качестве топлива можно использовать:

• древесину,
• деревянные отходы,
• опилки,
• торфяные брикеты,
• каменный уголь.

Конструктивно котел представляет собой сборно-сварную конструкцию, состоящую из корпуса (поз. 1, рис. 2) с камерой сгорания (топкой) (поз. 2, рис. 2).

Конвекционная часть котла состоит из многоходового теплообменника (поз. 3, рис. 2) комбинированного типа – четырех горизонтальных полок. Теплообменник расположен непосредственно над топкой.

Корпус котла выполнен в форме параллелепипеда с двойными стенками, которые разделены водными перегородками (поз. 17, рис. 2). На наружной поверхности корпуса под декоративной обшивкой закреплена тепловая изоляция. (поз. 18, рис. 2). Топливо загружается на колосниковую решетку (поз. 14, рис. 2) сквозь загрузочную дверцу (поз. 5, рис. 2). Колосниковая решетка выполнена из толстостенных бесшовных труб по которым постоянно циркулирует вода из водяной рубашки. Сгорание топлива в топке происходит с участием воздуха, поставляемого под колосниковая решетка приточным вентилятором (поз. 20, рис. 2). Количество воздуха, необходимого для процесса сгорания, регулируется автоматически блоком автоматики управления (поз. 19, рис. 2), или с помощью терморегулятора.

Высокотемпературные продукты сгорания, проходя по теплообменнику, передают тепло путем конвекции теплоносителя (воде), циркулирующей по водяной рубашке котла.

Подвод и отвод теплоносителя осуществляется соответственно через патрубки подачи (поз. 9, рис. 2) и обратки(поз. 8, рис. 2).

Топочные газы выходят в дымоход через боров (поз. 12, рис. 2), расположенный в задней части котла. Боров оборудован встроенным дроссельным клапаном – шибером (поз. 13, рис. 2). В случае слишком высокой тяги в дымоходе шибер дает возможность ее снизить путем частичного перекрывания выходного отверстия.

Зола, образующаяся в процессе сгорания топлива, ссыпается в нижнюю часть корпуса котла в которой расположена выдвижная полка для золы – зольник (поз. 15, рис. 2).

Сгорание топлива в топке происходит с участием воздуха, поставляемого в топку следующим образом:

- с механическим регулятором тяги – под колосниковую решетку сквозь дверцу подачи воздуха. Количество воздуха, необходимого для процесса сгорания, регулируется механическим регулятором тяги, который путем натяжения или ослабления цепи управляет положением крышки (лючка) дверцы (поз. 21 рис 2).

- с вентилятором и блоком автоматического управления – приточным вентилятором (поз. 20, рис. 2) под колосниковую решетку по каналу подачи воздуха. Количество воздуха, необходимый для процесса сгорания, регулируется автоматически контроллером (поз. 19, рис. 2).

В верхней части корпуса котла расположен штуцер для установки предохранительного клапана или группы безопасности котла (поз. 11, рис. 2).

Для возможности установки вентилятора сверху корпуса котла предусмотрен отверстие, которое заглушено крышкой (поз. 7, рис. 2).
Ревизионная дверца (поз. 6, рис. 2), расположенная на передней стенке котла, необходимы для периодической чистки колосниковой решетки, а также для возможности опорожнение – зольника.

В Feniks серии К Plus имеют отверстие с креплением для пеллетной горелки.
Для возможности периодического обслуживания (чистки) теплообменника предусмотрена дверца в верхней части котла (поз. 4, рис. 2).

1 – Корпус котла;
2 – Камера сгорания (топка);
3 – конвекционная часть (теплообменник);
4 – Дверца конвекционной части котла;
5 – Дверцы загрузочные;

6 – Дверцы ревизионные;
(в серии «plus» имеют отверстие с креплением пеллетной горелки)
7 – Крышка отверстия под вентилятор;
8 – Патрубок прямой сетевой воды;
9 – Патрубок обратной сетевой воды;
10 – Штуцер слива воды из котла;
11 – Штуцер под предохранительный клапан;
12 – Боров;
13 – Шибер тяги топочных газов;
14 – Колосниковая решетка;
15 – Зольник;
16 – Патрубок под терморегулятор;
17 – Водяная оболочка;
18 – теплоизоляция корпуса;
19 – Лючок под терморегулятор

1. Котел в сборе.

2. Комплект для чистки котла.

3. Руководство по эксплуатации и паспорт.

4. Предохранительный клапан.

5. Вентилятор и блок автоматического управления - в зависимости от комплекта поставки.

6. Механический регулятор тяги - опция.
