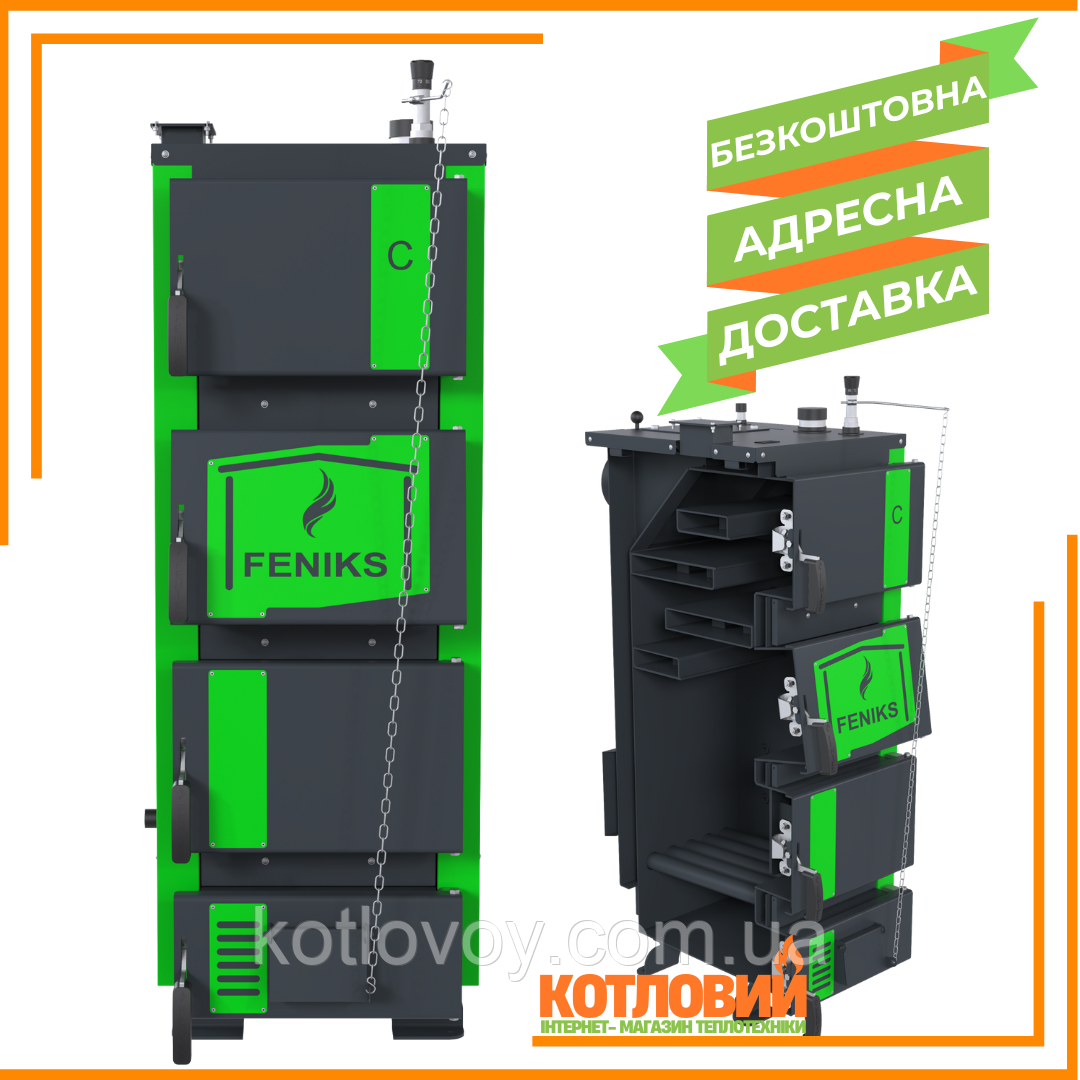

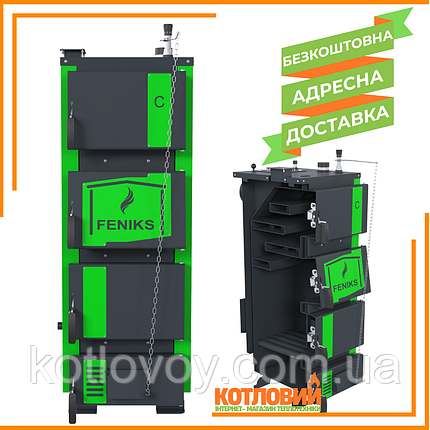

Твердопаливний котел Фенікс Feniks серії С

Твердопалисті котли Feniks серії С призначені для опалення побутових, промислових та інших приміщень, де є центральне опалення.

Ви можете використовувати як паливо:

• деревина,
• Дерев'яні відходи,
• випилки,
• Торфотні брикети,
• кам' яний Вуглецеве вугілля.

Найбільшу теплопродуктивність котла виготовляється для спалювання вугілля.
Функціонування котла Фенікс серії С передбачено тільки в режимі ручної подачі твердого палива.

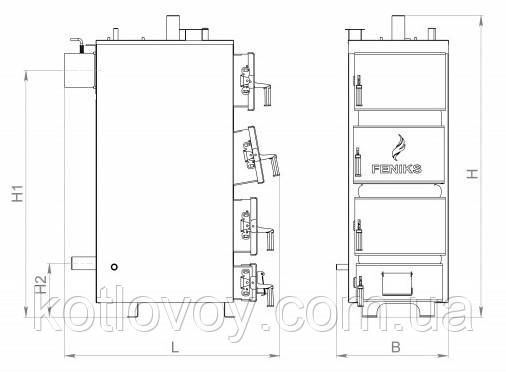

Конструктивно котел являє собою збірно-зварену конструкцію, що складається з корпуса (поз. 1, рис. 2) з камерою згоряння (топкою) (поз. 2, рис. 2). Конвекційна частина котла складається з багатоходового теплообмінника (поз. 3, рис. 2) комбінованого типу – чотирьох горизонтальних полиць. Теплообмінник розташований безпосередньо над топкою.
Корпус котла виконаний в формі паралелепіпеду з подвійними стінками, які розділені водними перегородками (поз. 17, рис. 2). На зовнішній поверхні корпуса під декоративною обшивкою закріплена теплова ізоляція. (поз. 18, рис. 2).

Паливо для процесу спалення завантажується на колосникові грати (поз. 14, рис. 2) крізь завантажувальні дверцята (поз. 5, рис. 2). Колосникові грати виконані з товстостінних безшовних труб по яких постійно циркулює вода з водяної оболонки котла. Згоряння палива в топці відбувається за участю повітря, яке постачається під колосникові грати припливним вентилятором (поз. 20, рис. 2). Кількість повітря, необхідного для процесу згоряння, регулюється автоматично блоком автоматики управління (поз. 19, рис. 2), або за допомогою терморегулятора.

Високотемпературні продукти згоряння, проходячи по теплообміннику, передають тепло шляхом конвекції теплоносію (воді), яка циркулює по водній оболонці котла.

Підведення і відведення теплоносія здійснюється відповідно через патрубки зворотної мережної води (поз. 9, рис. 2) і прямої мережної води (поз. 8, рис. 2).

Топочні гази виходять у димохід крізь боров (поз. 12, рис. 2), розташований у задній частині котла. Боров обладнано вбудованим дросельним клапаном продуктів згоряння – шибером (поз. 13, рис. 2).

У випадку надто високої тяги у димоході шибер дає можливість її знизити шляхом часткового перекривання вихідного отвору борова.

Зола, яка утворюється в процесі згоряння палива, зсипається в нижню частину корпуса котла в якій розташована висувна полиця для золи – зольник (поз. 15, рис. 2).

Згоряння палива в топці відбувається за участю повітря, яке постачається в топку наступним чином:

• з механічним регулятором тяги – під колосникові грати крізь дверцята подачі повітря. Кількість повітря, необхідного для процесу згоряння, регулюється механічним регулятором тяги, який шляхом натягу або послаблення ланцюга керує положенням кришки (лючка) дверцят (поз. 21 рис 2).
• з вентилятор та блоком автоматичного управління – припливним вентилятором (поз. 20, рис. 2) під колосникові грати по каналу подачі повітря. Кількість повітря, необхідного для процесу згоряння, регулюється автоматично контролером (поз. 19, рис. 2).

У верхній частині корпуса котла розташований штуцер для встановлення запобіжного клапана або групи безпеки котла (поз. 11, рис. 2).

Для можливості встановлення вентилятора зверху корпуса котла ,передбачений отвір, який заглушено кришкою (поз. 7, рис. 2).

Ревізійний дверцята (поз. 6, рис. 2), що розташовані на передній стінці котла, необхідні для періодичного чищення колосникових грат, а також для можливості спорожнення – зольника. В серії «plus» мають отвір з кріпленням для пелетної горілки.

Для можливості періодичного обслуговування (чищення) теплообмінника передбачені дверцята у верхній частині котла (поз. 4, рис. 2).

1. Корпус котла;
2. Камера згоряння (топка);
3. Конвегційна частина (теплообмінник);
4. Дверцята кіннотної частини котла;
5. Дверцята завантажувальна;
6. Дреці модифікаційні; (в серії "Арбіт") мають отвір кріплення для горілки)
7. Дахок проема під вентилятор;
8. Патрубок прямої мережі;
9. Патрубок зворотної мережі;
10. Штуцер злива води з котла;
11. Штуцер під запобіжний клапан;
12. Борів;
13. Шибер тяги топичного газу;
14. Колоникова ґратка;
15. Зольник;
16. Патрубок під терморегулятор;
17. Водяна оболонка;
18. Теплоізоляція корпусу;
19. Блок автоматики керування
20. Вентилятор;
21. Лючок під терморегулятором

1. Котел у збиранні.

2. Комплект для чистки котла.

3. Підручник з експлуатації і паспорт.

4. Застережливий клапан.

5. Вентилятор і блок автоматичного керування залежно від комплекту поставки.

6. Механічний регулятор тяги є параметром.
