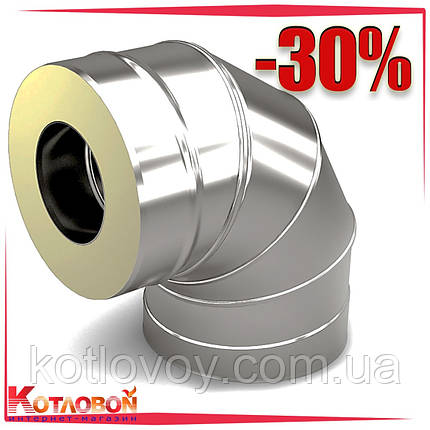

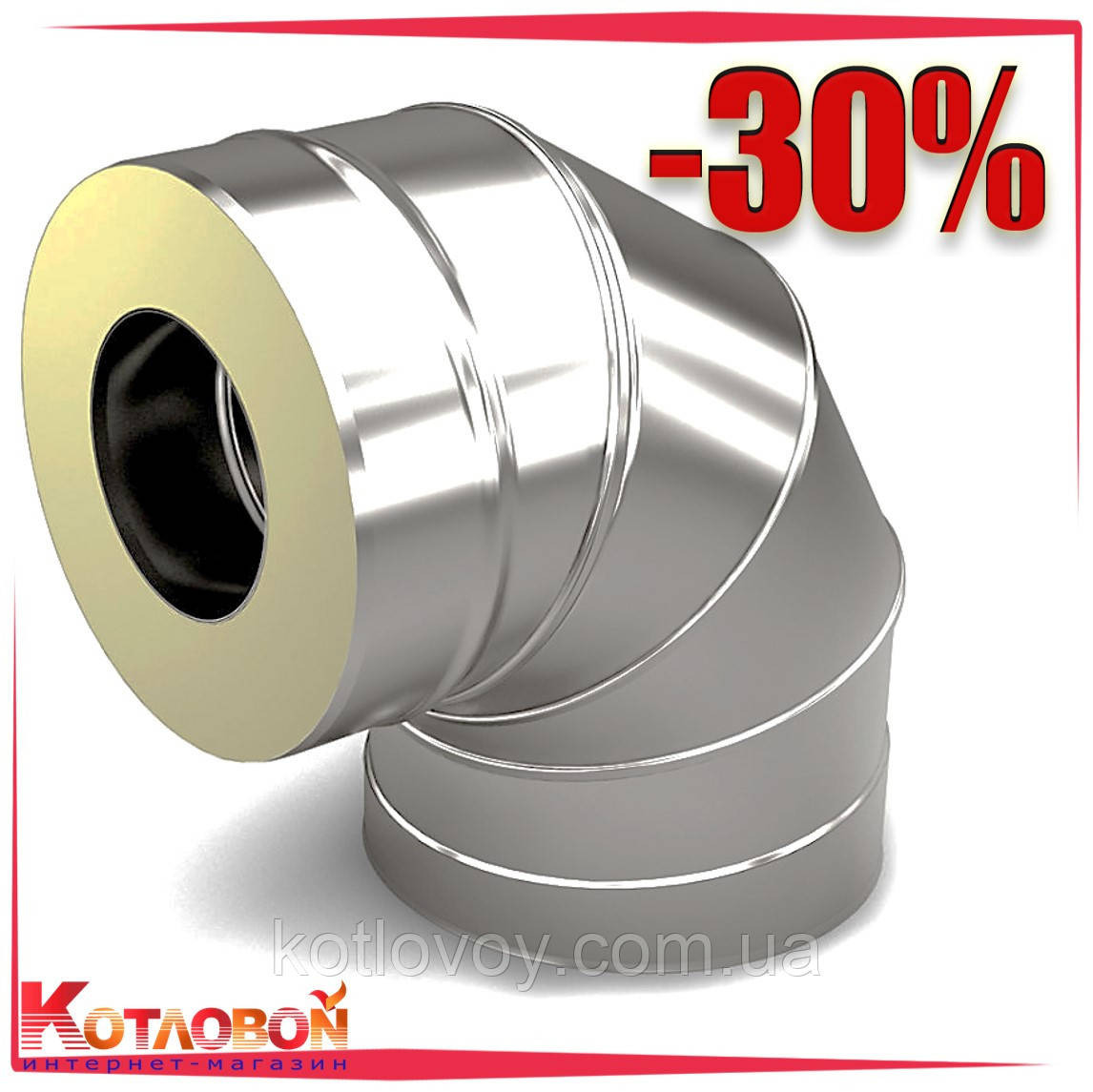

Колено (відвід) 90 ° Сендвіч AISI 321, 0,8 мм, he110/180, нержавейка в нержавейці

За допомогою Колено ви можете змінити напрямок системи на кут 90 градусів.

Колено 90 градусів встановлюється як на горизонтальних, так і на вертикальних ділянках. З’єднується без додаткових сил.

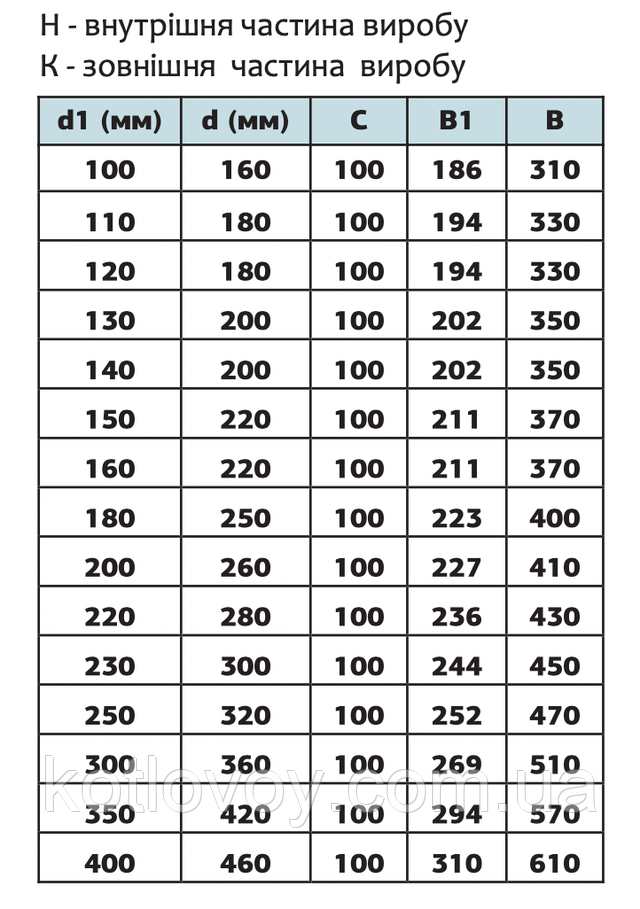

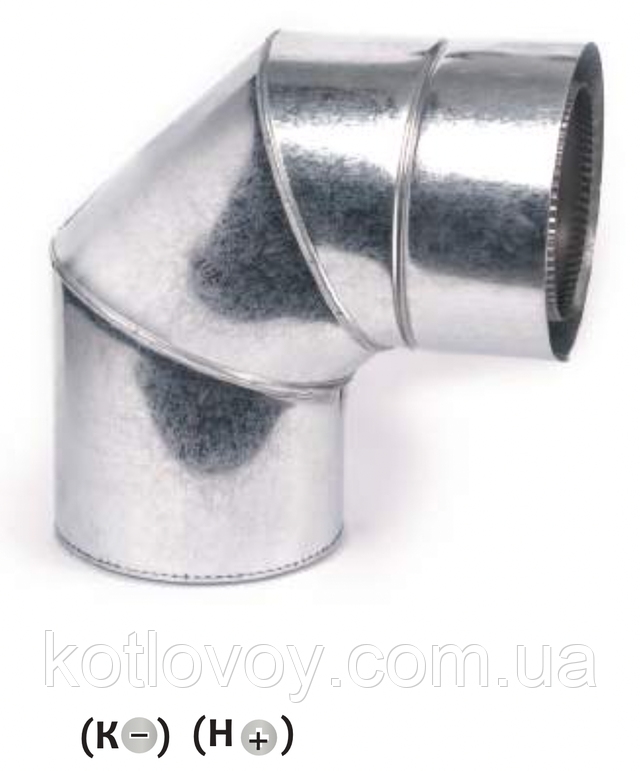

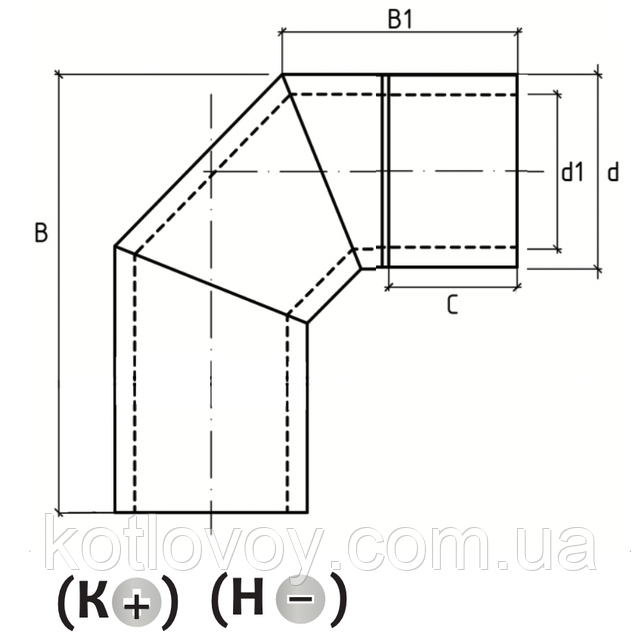

Н (нутро) - внутрення часть

До (кожу) - зовнішня частина

Кожен елемент димоходу може бути з різної сталі:

• AISI 201
• AISI 304
• AISI 321

Більше детально про марку можна прочитати ТУТ

Кожен елемент димару може мати різну товщину металу:

• 0,5 мм
• 0,8 мм
• 1,0 мм

Кожух кожного елемента димару може бути з:

• оцинковки
• нержавейки

* Завжди всередині тільки нержавейки.

1. Визначення діаметру:

Залежно від типу котла та його потужності. За назвою проекту визначається висота і встановлення димару.

2. Спіраль димару:

Знизу димохід повинен спиратися на нижні або проміжні основи (настелене кріплення). На вертикальній області кожні 5 метрів потрібно встановлювати платформу розвантаження.

3. Розміщення стику:

Не можна розміщувати стрічок труб безпосередньо в місці закритті. Він повинен бути або нижчим, або вищим.

4. Встановлення хомутів:

Кожні 2,5 метра на вертикальних ділянках встановлюється настільний хомут. А на нахилених або горизонтальних - через кожні 1,5м. Також їх встановлюють перед коліном і після нього.
Вивантаження не можна допустити на відводи або кінець нахилу. У цьому випадку монтують додаткові проміжні кріплення. Іншою особливістю є нахил димарів. Додається 300 з відхиленням в сторону на 1м.

5. Горизонтальні ділянки не повинні перевищувати 2-х метрів, потрібен нахил 20 мм на кожен метр труби. Димова труба, яка з’єднує опалий пристрій з димоходом, повинна мати вертикальну ділянку, а довжина від початку патрубки має бути 0,5м.

6 Встановлення димару через покрівлю:

Передбачено такий елемент як криза. Це конусна труба з привареним листком, розрахована на певний кут нахилу даху від 00 до 450 і розрахована для ущільнення проходу димохідною трубою через дах.

7. Відвід конденсату:

Ще однією особливістю є встановлення ревізії на димару з лючком для очищення і конденсатовідвода (або тройник з конденсатовідом). Вони повинні перебувати в безпечному місці і бути безпечними для інших.

8 висота димової труби не повинна перевищувати 2 над дахом.

Якщо вище, то інсталюють додаткові розтягування.
