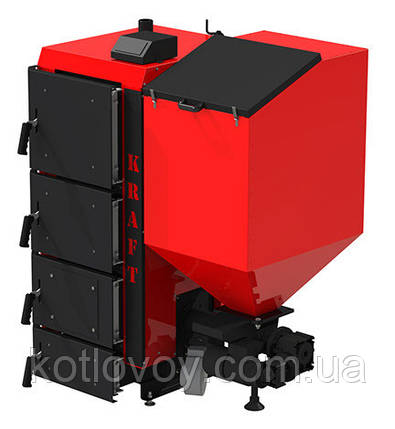

Твердопаливний котел із ретортним пальником Крафт (Kraft) серія R

Пеллетний котел KRAFT серії R — це котел з автоматичним подаванням палива, обладнаний польським пальником ретортного типу Pancer Pol. Перевага такого пальника в його простоті, а головне — вона працює як на пелеті, так і на дрібнофракційному куті розміром 5-25 мм.

Під час конструювання цього типу котлів за основу були взяті котли серії L. Тобто пелетний котел має збільшений теплообмінник, який гарантує заявлену потужність.

Принцип роботи агрегата полягає в тому, що пальник входить у казан збоку. Там само встановлюється і бункер для палива. За бажанням замовника пальник може бути прикручений як із лівого боку котла, так і з правого. Особливість котлів із таким типом пальників у тому, що бункер жорстко з'єднаний із пальником, який так само зафіксований у котлі. Бункер встановлений над шнеком пальника та донизу має форму конуса, тому пелета потрапляє в шнек пальника. Далі шнековим механізмом паливо подається в реторту, з якої і підіймається вгору, і відбувається його спалювання. Водночас у пальник, що нагнітає вентилятором подається повітря.

Як палива можна застосовувати дрова, паливні брикети та відходи деревини (кускова деревина, тріска, тирси).

• котел із чотириходовим теплообмінником;
• пальник ретортного типу із системою подавання палива;
• система пожежогасіння пальника;
• блок керування котлом;
• паливний бункер;
• запобіжний клапан;
• пристосування для обслуговування (чищення) котла;
• паспорт, інструкція з експлуатації.

1. КОТВІЛА СТАЛЬ 6 ММ

Основний матеріал — котлова сталь марки 09Г2С (європейський аналог P265GH) завтовшки 6 мм. Вона витримує вищі температури, ніж потрібно для згоряння твердого палива. Котел виготовляється з суцільного листа сталі, що зменшує кількість зварних швів.

2. ВОДЯНА РУБАШКА

Стінки котла наповнені водою, що дає змогу ефективніше опалювати свій будинок. А також ця конструкція дає змогу сталі витримувати високі температури, що продовжує термін експлуатації котла.

3. БОЛЬШОЙ ТЕПЛООБМЕННИК

Теплообмінник має складану конструкцію, яка закручує дим, що виділяється, сповільнюючи в такий спосіб його хід. Водяні кишені встигають забрати ще більше тепла, що підвищує ефективність обігрівання будинку.

4. РЕТОРТА

Самоочисна чавунна топка-репорта, виготовлена у формі келиха. У реторті відбувається процес спалювання палива за участю повітря, що постачається приточним вентилятором.

5.ТЕПЛОЇЗОЛЯЦІЙНИЙ СЛИЙ

Між водяною сорочкою й обшивкою розміщений шар термостійкої ізоляційної вати. Це запобігає надмірному відданню тепла в приміщення, де розташований котел, і дає змогу підвищити ефективність котла.

6. ГЕРМЕТИЧНІ ДВЕРЦІ

Дверцята в камері згоряння зроблені з котлової сталі, яка витримує великі температури. Їхня конструкція забезпечує повну герметичність, що запобігає потраплянню зайвого кисню в камеру згоряння. Неконтрольоване надходження кисню різко знижує ККД котла та збільшує витрату палива.

7. ДЕФЛЕКТОР АБО ФОРСУНКИ

Для рівномірного розподілу продуктів горіння по теплообміннику в котлах передбачені: або чавунна плита — дефлектор, розташована над ретортою, або повітряні форсунки, розташовані з боків реторти.

8. ДВОЙНАЯ ПРОВАРКА ШВОВ

Зварювальний шов впливає на термін експлуатації котла. Шви теплообмінників  заварюються з 2 сторін: зсередини та зовні. Завдяки цьому термін експлуатації котла неабияк збільшується.
