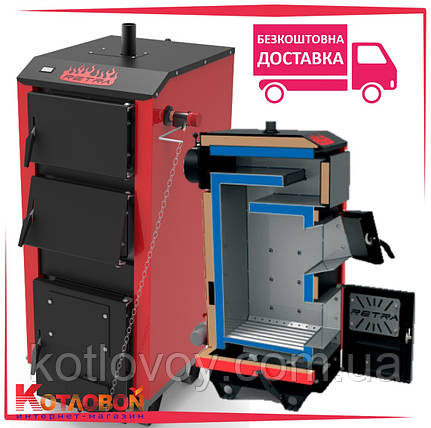

Твердопаливний кошенят Ретра 5М

Котли призначені для роботи в системах центрального водного опалення з примусовою (закрита система опалення під тиском) або природна (відкрита система опалення) циркуляцією теплоносія житлових будинків, дач, виробничих і складських приміщень, торгових об'єктів, будівель соціального та адміністративного призначення.

Котли Ретра-5М Classic працюють із механічним регулятором тяги та не потребують електроживлення. Опціонально котли пристосовані до монтажу вентилятора та блока керування (контролера), який контролює процес горіння й роботу насосів центрального опалення (модель Ретра-5М PLUS).

Ретра 5М Econom - сталь 3 мм, 2 роки гарантії.

Ретра 5М Classic — сталь 4 мм, 3 роки гарантії.

Ретра 5М Standart - сталь 5 мм, 5 років гарантії.

Ретра 5М LUX - сталь 6 мм, 5 років гарантії.

• Конструкція котла дає змогу спалювати різні види палива (кут, брикети, дерево, відходи деревини).
• Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що неабияк подовжує термін експлуатації котла.
• Котел пристосований до експлуатації як із механічним регулятором тяги, так і системою електронного керування й подаванням повітря, який регулює процес спалювання.
• Можливе встановлення факельний пальник з бункером для спалювання пелет в автоматичному режимі.
• Гарантія — 5 років!

• Можливість встановлення пелетного факелевого пальника з бункером.
• Можливість врізання шнекового подавання з бункером для тріски, тирси, лузки зернових і горіхів, качанів кукурудзи тощо.

Сталевий теплообмінник (1) складається з двох частин, у нижній частині міститься камера згоряння (2), у верхній розташовані прямі горизонтальні перегородки (3), які утворюють конвективні канали теплообмінника. Прямі горизонтальні перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну сорочку». Процес горіння відбувається в камері згоряння на водоохолоджуваних колосникових решітках (18), під колосниковими решітками міститься камера піддувала (зольник) (9). Димові гази пройшовши конвективні канали теплообмінника потрапляють у димохід (4).

1. сталевий теплообмінник; 2. камера згоряння (топка); 3. перегородка пряма; 4. димохід; 5. шибер газоходу поворотний; 6. шибер для регулювання вторинного повітря; 7. форсунки вторинного повітря; 8. пухкий палива; 9. камера піддувала (зольник); 10. кожух декоративний; 11. люк завантажувальний; 12. люк вигрібний і видалення попелу; 13. люк поддувала; 14. патрубок подавання; 15. люк для чищення димових каналів; 16. патрубок повороту; 17. шар теплоізоляції; 18. решітка колосникова; 19. патрубок зливний із кульовим краном; 20. клапан запобіжний; 21. термометр; 22. регулятор тяги/блок керування

Котел Ретра-5М Classic

1. Регулятор тяги
2. Термометр
3. Клапан запобіжний
4. Кран кульовий
5. Американка 1 1/2”
6. Заглушка 1/2”

Котел Ретра-5М PLUS

1. Вентилятор радіальний
2. Термометр
3. Клапан запобіжний
4. Кран кульовий
5. Американка 1 1/2”
6. Заглушка 3/4"п
7. Пульт ST-24
8. Гільза під термодатчик
