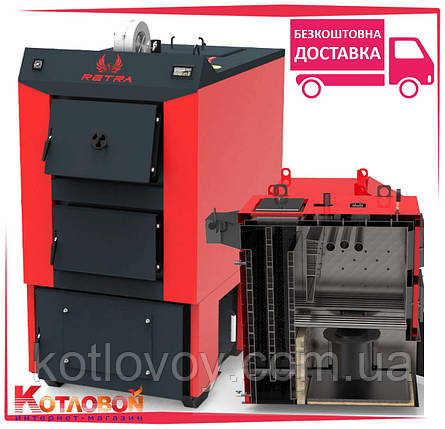

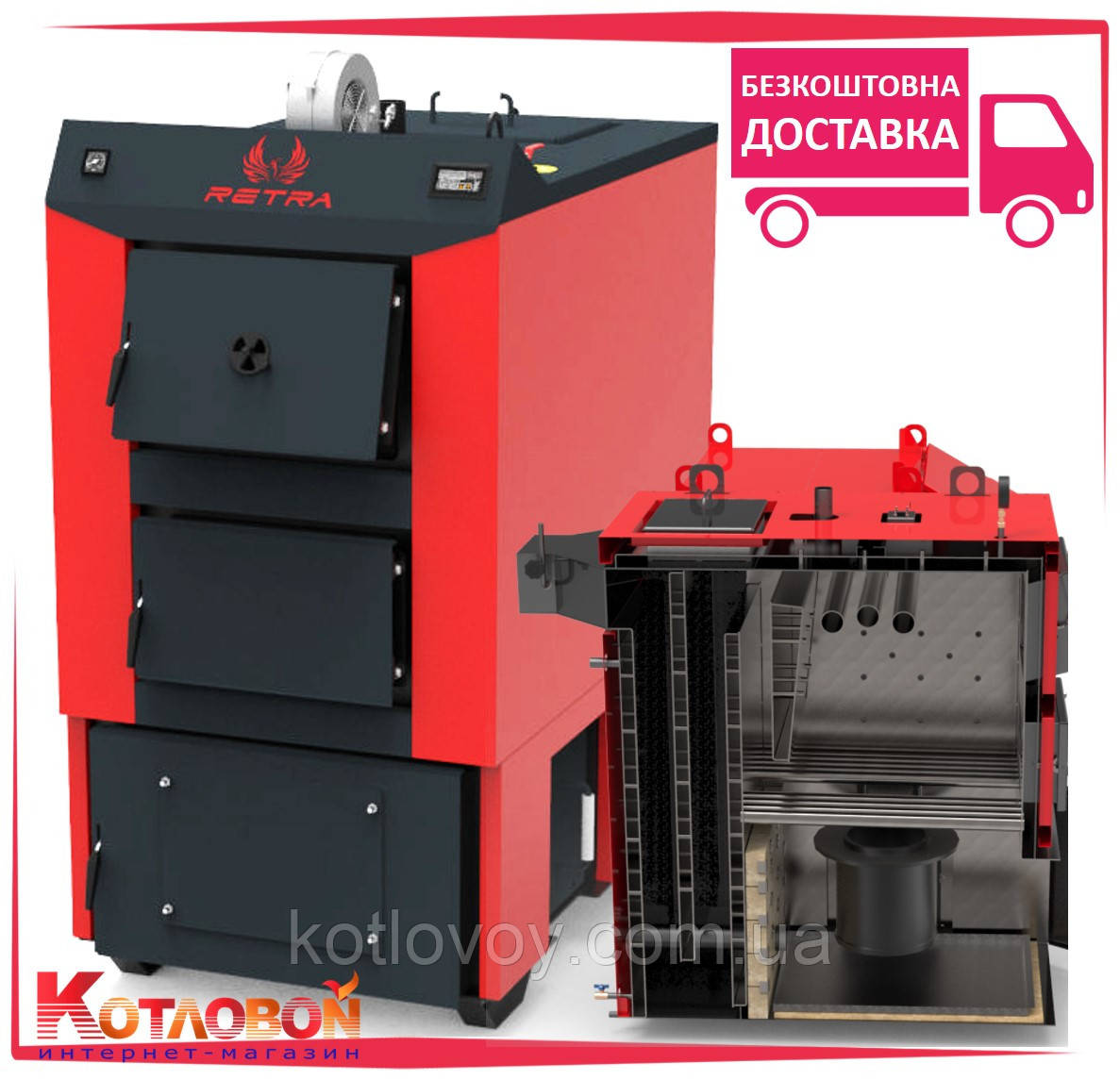

Твердопаливний котел Ретра 4М

Ретра 4М — опалювальні водогрійні сталеві твердопаливні котли, потужністю від 25 до 150 кВт і промислові потужністю 250-1500 кВт

Призначені для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення.

Твердопаливний котел Retra 4М обладнані мікропроцесорним регулюванням температури теплоносія та примусовим регульованим подаванням повітря в камеру згоряння.

Котли обладнані системою розсішення повітряного потоку по всьому об'єму топки, що забезпечує повне згоряння палива.

Сталевий теплообмінник (1) складається з трьох основних частин: знизу міститься нижня камера згоряння (15) для використання режиму роботи з пальником, зверху розміщена верхня камера згоряння (16) для ручного режиму; за ними розміщені прямі перегородки (21), які утворюють конвективні канали теплообмінника. Обидві камери розділені колосниковою решіткою (9). Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну сорочку».

Під час використання котла в ручному режимі процес горіння відбувається у верхній камері згоряння на колосникових решітках, під колосниковою решіткою розміщений розсікач первинного повітря (5), який разом із вентилятором (8) становлять систему подавання первинного повітря. Вторинне повітря надходить у камеру згоряння від вентилятора (7) через колектори подавання й форсунки (10). Нижня камера згоряння одночасно виконує функцію камери накопичення золи зі встановленим зольним ящиком (6).

До комплекту котла входить пульт керування з датчиками температури, які занурюються в гільзу (11). Під'єднання котла до системи водопостачання здійснюється за допомогою патрубка подавання (12), який розташований на верхній стінці котла та патрубка зворотного потоку (13), який розташований на задній стінці котла. Також на задній стінці котла розміщений зливний патрубок із кульовим краном і запобіжний клапан, який спрацьовує у разі перевищення тиску дозволеної величини. На верхній стінці котла розміщений манометр із краном (14).

Під час використання режиму роботи з факельною (17) або ретортною (19) пальником, розсікач первинного повітря (5) демонтується і встановлюється заглушка колектора первинного повітря (18). Задня стінка нижньої камери згоряння (15) захищена від вогняного факела пальника футеркою (21).

Принцип роботи котла Ретра 4М Комбі:

Вода із системи теплопостачання надходить у котел через патрубок зворотні сторони (13), розтікається по всіх внутрішніх порожнинах теплообмінника та відбирає тепло від пального через його металеві стінки (контактним і радіаційним способами в топці) і газоподібних продуктів згоряння (конвективним способом в інших частинах теплообмінника). Нагріта вода через патрубок подавання (12) надходить у систему теплопостачання.

У режимах роботи котла з факлевим або ретортним пальником розсікач первинного повітря й чавунна колосникова решітка демонтуються, вентилятори первинного та вторинного повітря котла не використовуються (діє тільки вентилятор, встановлений на пальнику); на місце розсікача первинного повітря встановлюється заглушка. Золоудалення з котла ручне за допомогою порошкового ящика. Для автоматичних режимів роботи котел укомплектується бункером (для факельного пальника додатково постачається перехід під бункер і гнучкий шнек). Після розпалювання котла керування процесом горіння проходить в автоматичному режимі. Вам залишається тільки поповнювати бункер паливом.

• Режим ручного завантаження (резервний — дод. опція «Чугінні колосники»):

Паливо через верхній люк завантажується на колосникову решітку (верхня камера згоряння), де і відбувається його спалювання. Цей режим призначений для використання будь-якого палива великої фракції (дерево, брикет, шматкове вугілля, соло тощо). Первинне повітря подається через розсікач нижнім вентилятором; вторинне повітря для спалювання піролізних газів подається через форсунки на бічних і верхній стінці топки верхнім вентилятором. Процес горіння та роботу насоса центрального опалення контролює пульт керування.

• Режим роботи з факельним пальником:

У нижній люк котла встановлюється факлевий пальник, у який механізовано подається паливо з бункера. Згоряння палива проходить у нижній камері. Цей режим автоматичного завантаження призначений для спалювання пелет (зокрема агропеліт). Факел пелетного пальника спрямований на задню стінку топки котла з футеруванням. Процес авторозпалювання, горіння й очищення пальника контролює багатофункціональний блок керування. Механізоване подавання палива, бункер і автоматика постачається в комплекті з факельним пальником.

• Режим роботи з реторним пальником:

Демонується бічний люк котла, на місце якого встановлюється ретортний пальник. Паливо подається з бункера за допомогою шнека пальника, згоряння палива проходить у нижній камері. Цей режим автоматичного завантаження призначений для спалювання пелет і дрібного вугілля. Процес горіння контролює блок керування. Поживний бункер для палива захищений системою пожежогасіння з термостатичним клапаном BVTS.

Уловні позначення:

Ф — з футованими люками;

В - з водоохолоджувальними люками;

П - лицьовий бік прямий;

К — лицьовий бік нахилений.

• Три режими роботи.
• Надійність бренда.
• Дві камери згоряння.
• Сучасна автоматика.
• 5 років гарантії.
• Постійний сервіс.
• Конструкція котла дає змогу спалювати різні види палива (пелети, вугілля, дерево, брикети, тирси, відходи деревини).
• Висока універсальність: можливість використання різних типів пальників або ручного режиму роботи.
• Товщина стінки теплообмінника — 5 мм (до 100 кВт), 6 мм (150 кВт), що дає великі терміни експлуатації.

• Можливість встановлення пелетного факелевого пальника з бункером.
• Можливість врізання шнекового подавання з бункером для тріски, тирси, лузки зернових і горіхів, качанів кукурудзи тощо.

Конструкція котла Ретра 4М передбачає його експлуатацію разом з електронним пультом керування і вентиляторами піддування.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла.

Принцип роботи приладу полягає в керуванні процесом горіння палива та циркуляцією теплоносія за допомогою регулювання обертів вентиляторів, що нагнітають повітря в топку котла, і подаванням живлення на циркуляційний насос.

Функціональні особливості пульта керування Ретра:

• Прилад забезпечує звукову та візуальну сигналізацію аварійних і нештатних режимів його роботи;
• Органи керування приладу дають змогу встановити необхідну температуру теплоносія, вибрати профіль роботи пульта залежно від типу палива (дорова, торф або брикет, вугілля, тирси або тріски);
• Можливість встановлення різних температурних порогів увімкнення — вимикання вентиляторів і насоса, плавне регулювання обертів вентиляторів;
• Завдяки застосуванню двох каналів регулювання подавання повітря досягається повне спалювання палива та піролізних газів, що утворюються під час згоряння палива, що забезпечує підвищений коефіцієнт корисної дії котла, і, як наслідок, призводить до зниження витрати палива та зменшення викидів шкідливих речовин в атмосферу;
• Наявність аварійного термостата, який у разі перевищення температури теплоносія знімає живлення з вентиляторів (вимкне їх);
• Можливість роботи за послідовним інтерфейсом (протокол ModBus) — для дистанційного передавання інформації про поточну температуру теплоносія, сигнали керування й аварійні сигнали, для задання температурних значень теплоносія, для пуску або зупинки автоматичної системи керування, подальшої її реєстрації та візуалізації (додаткова опція).

1. Котел Ретра-4М Combi
2. Вентилятор із шибером 2 шт.
3. Пульт керування
4. Манометр ДМ 05-МП-ЗУ
5. Кран під манометр
6. Клапан запобіжний
7. Кран кульовий 1/2" 2 шт.
8. Заглушка під пальник Pancerpol PPSM TRIO
9. Кріплення
10. Експлуатаційна документація
11. Чавунні лосники (на замовлення)
