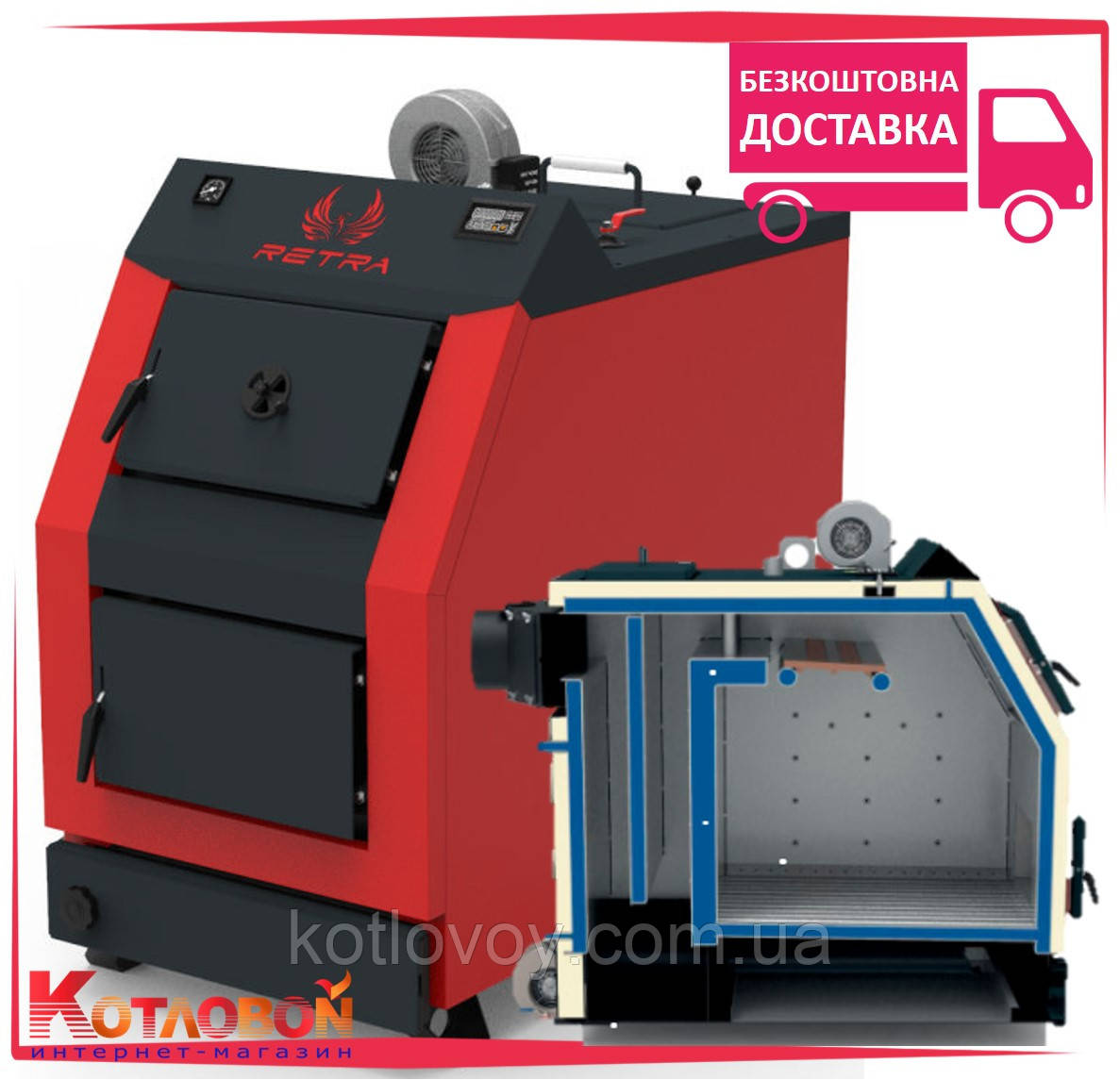

Твердопаливний кошенят Ретра 3М

Ретра 3М - побутові опалювальні водогрійні сталеві твердопаливні котли, потужністю від 18 до 200 кВт і промислова потужність 150-2000 кВт

Призначені для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення.

Твердопаливний котел Retra 3М обладнані мікропроцесорним регулюванням температури теплоносія та примусовим регульованим подаванням повітря в камеру згоряння.

Котли обладнані системою розсішення повітряного потоку по всьому об'єму топки, що забезпечує повне згоряння палива.

Ф - з футованими люками;

В - з водоохолоджувальними люками;

П - лицьовий бік прямий;

К — лицьовий бік нахилений.

• Коефіцієнт корисної дії до 86-93%;
• Міцний корпус камери згоряння зі сталі завтовшки 5 мм забезпечує ресурс роботи обладнання 15 років і більше;
• Система розсіювання повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива;
• Система настроювання потоків повітря під будь-який тип твердого палива та паливних відходів;
• Електронне керування примусовим подаванням повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
• 5 років гарантії на теплообмінник!
• Можливість очищення колосникової решітки та шевіння палива в процесі роботи (механічний струшувач);
• Система закрепу винесення тепла з димовими газами, температура яких у стабільному режимі котла становить 90-110 ^оС;
• Розове завантаження палива становить від 7-36 годин;
• За потреби котли обладнуються Системою автоматичного подавання палива або Щеповим бункером.

• Можливість встановлення пелетного факелевого пальника з бункером.
• Можливість врізання шнекового подавання з бункером для тріски, тирси, лузки зернових і горіхів, качанів кукурудзи тощо.

1. камера згоряння (топка); 2. решітка колосникова; 3. камера піддувала (зольник); 4. димохід; 5. шибер газоходу поворотний; 6. розсікач первинного повітря; 7. вентилятор первинного повітря із шибером регулювання; 8. вентилятор вторинного повітря; 9. форсунки вторинного повітря; 10. шибер регулювання вторинного повітря; 11. кожух декоративний; 12. люк завантажувальний; 13. люк вигрібний; 14. люк видалення попелу; 15. пульт керування; 16. патрубок подавання; 17. люк чищення димових каналів; 18. патрубок зворотні; 19. патрубок зливу з кульовим краном; 20. люк видалення сажі; 21. куля теплоізоляції; 22. манометр; 23. клапан запобіжний; 24. патрубок зливу конденсату; 25. струшувач палива.

Конструкція котла Ретра 3М передбачає його експлуатацію разом з електронним пультом керування і вентиляторами піддування.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла.

Принцип роботи приладу полягає в керуванні процесом горіння палива та циркуляцією теплоносія за допомогою регулювання обертів вентиляторів, що нагнітають повітря в топку котла, і подаванням живлення на циркуляційний насос.

Функціональні особливості пульта керування Ретра:

• Прилад забезпечує звукову та візуальну сигналізацію аварійних і нештатних режимів його роботи;
• Органи керування приладу дають змогу встановити необхідну температуру теплоносія, вибрати профіль роботи пульта залежно від типу палива (дорова, торф або брикет, вугілля, тирси або тріски);
• Можливість встановлення різних температурних порогів увімкнення — вимикання вентиляторів і насоса, плавне регулювання обертів вентиляторів;
• Завдяки застосуванню двох каналів регулювання подавання повітря досягається повне спалювання палива та піролізних газів, що утворюються під час згоряння палива, що забезпечує підвищений коефіцієнт корисної дії котла, і, як наслідок, призводить до зниження витрати палива та зменшення викидів шкідливих речовин в атмосферу;
• Наявність аварійного термостата, який у разі перевищення температури теплоносія знімає живлення з вентиляторів (вимкне їх);
• Можливість роботи за послідовним інтерфейсом (протокол ModBus) — для дистанційного передавання інформації про поточну температуру теплоносія, сигнали керування й аварійні сигнали, для задання температурних значень теплоносія, для пуску або зупинки автоматичної системи керування, подальшої її реєстрації та візуалізації (додаткова опція).

1. Вентилятор первинного та вторинного повітря
2. Пульт керування
3. Кран кульовий 1⁄2"
4. Манометр
5. Кран під манометр
6. Запобіжний клапан
7. Золяний ящик
