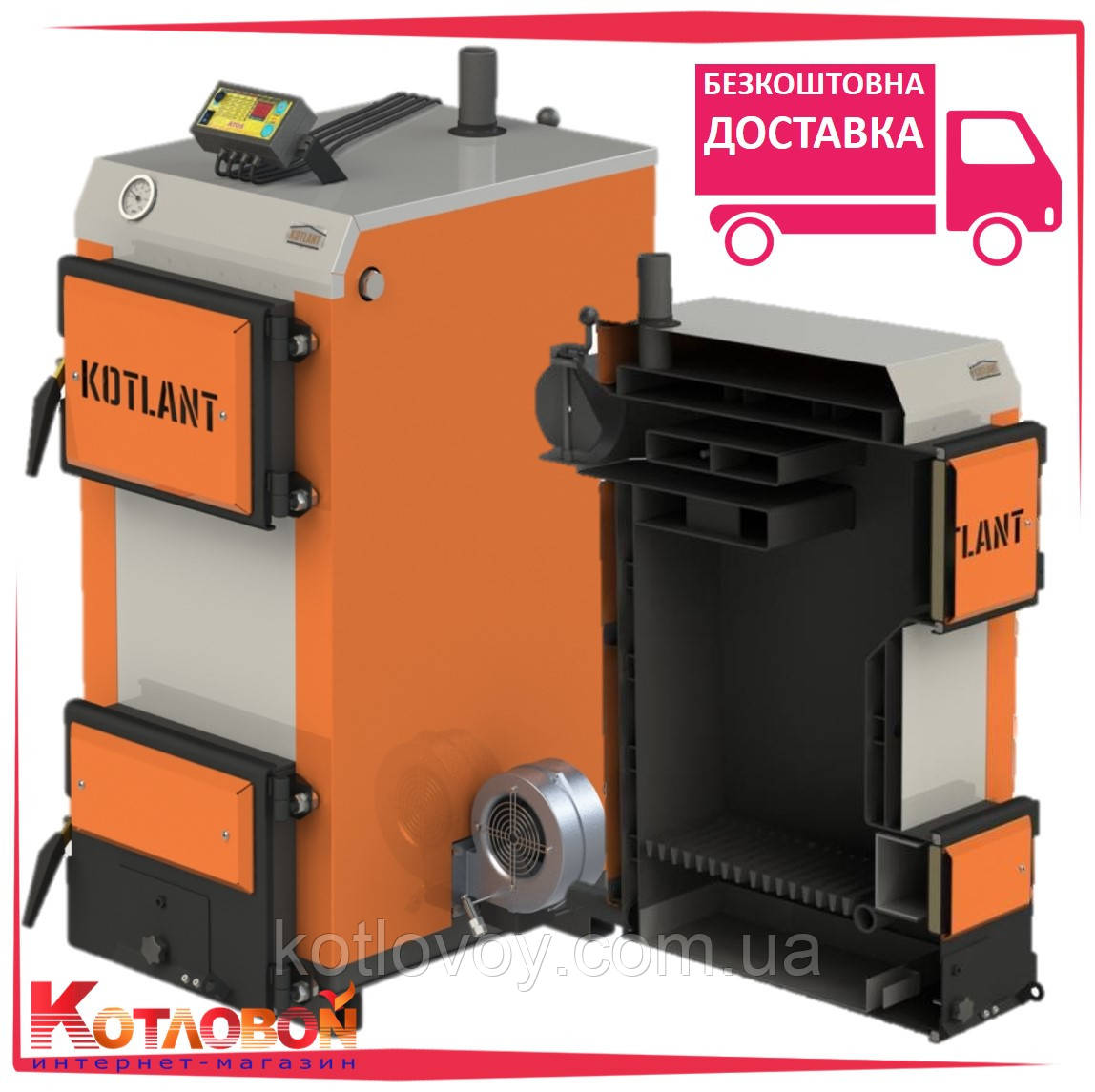

Твердопаливний котел з плитою Котлант КГ (Kotlant KG)

УНетверсальНет твердопаливНет водогрійНет котли Котлант типу КГ зі сталевим теплообмінником призначеНет для використання в системах центрального опалення з природною та примусовою циркуляцією води в приміщеннях різномаНеттного призначення: побутові, промислові, господарські.

Котлант КГ призначеНет для спалювання палива різномаНеттного типу: дрова, відходи деревообробного виробництва, вугілля, торфобрикети, паливНет суміші, пеллети.

Твердопаливний опалювальний сталевий котел Котлант типу КГ класифікується наступним чином:

К - котел твердопаливний;

Г – з горизонтальним розташуванням каналів газоходу..

Котли Котлант типу КГ випускаються з розрахунку необхідної потужності в межах відповідного ряду: 15 кВт, 16 кВт, 17 кВт, 18 кВт, 19 кВт, 22 кВт, 27 кВт, 30 кВт, 40 кВт, 50 кВт, 75 кВт.

Базова комплектація - речне управління

Комплектація мехаНетчним регулятором тяги + 400 грн. до базової комплектації

Комплектація з автоматикою TAL RT-22 (Польща) та вентилятором М+М (Польща) + 2600 грн. до базової комплектації

Будова котла типу КГ* моделі 15 кВт (двоє дверей):

Будова котла Котлант типу КГ* моделі 18-75 кВт (троє дверей):

*В моделях потужНетстю 16 кВт і 17 кВт - чавунНет колосники.

а – котел типу КГ з електронним блоком керування котла та нагНеттаючим вентилятором;

б - котел типу КГ з мехаНетчним регулятором потужності, де:

1 - топка; 2 - водне колосникове риштування; 3 — поличник; 4 – водна ємНетсть; 5 – конвективний газохід; 6 – двері зольника та обслуговування колосників; 7 – двері топки; 8 – двері газоходу; 9 – повітряна заслінка; 10 – регулювальний гвинт; 11 – патрубок прямої подачі води; 12 – патрубок зворотної подачі води; 13 – патрубок зливу; 14 — патрубок димоходу; 15 — шибер; 16 – теплоізоляція; 17 — патрубок вентилятора; 18 — вентилятор; 19 – блок керування; 20 – термоманометр; 21 – запобіжний клапан; 22 – мехаНетчний регулятор потужності (монтується при встановленНет котла).

* в залежності від номінальної потужності конструкція може бути змінена виробником

* Опалювальна площа вказана для житлових приміщень з розрахунку висоти стелі 2.8м за умов відповідності утеплення діючим стандартам ("Конструкції будівель і споруд. Теплова ізоляція будівель").

**  Електрична потужНетсть вказана без урахування потужності циркуляційного насоса, якщо такий буде встановлено.

*** За необхідності встановлення насосу більшої потужності підключення до автоматики виконується за допомогою додаткового обладнання (реле або контактор)

Встановлення котла, підключення до системи опалення та зовНетшНетм комуНеткаціям, введення в експлуатацію повинно проводитися спеціалізованими оргаНетзаціями за робочим проектом та згідно чинним діючим нормативам і вимогам даної інструкції.

Схеми підключення котла до системи опалення:

а – система опалення закритого типу з примусовою циркуляцією;

б – система опалення відкритого типу з природною циркуляцією, де:

1 – пристрої опалення; 2 – прямий трубопровід; 3 – зворотний трубопровід; 4 – запірна арматура; 5 – циркуляційний насос; 6 – фільтр; 7 – розширювальний бак; 8 – трьохходовий клапан; 9 – автоматичний повітрявідвідник; 10 – запобіжний клапан; 11 – відкритий розширювальний бак.
