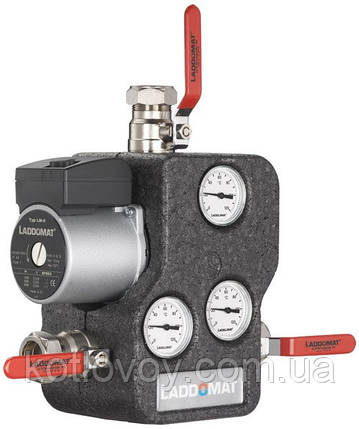

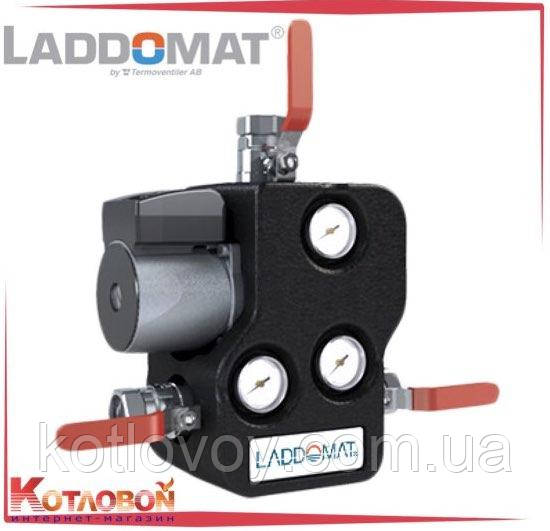

Laddomat 21-60 або Ладдомат 21-60 — додатковий пристрій до твердопаливного котла з номінальною потужністю до 60 кВт.

Ладомат 21-60 дає котлу швидко вийти на необхідний режим роботи відразу ж після розтоплення.

Використання Laddomat 21-60 дасть змогу неабияк заощадити витрату палива під час опалення.

Забезпечуючи правильну роботу котла, Ладдомат 21-60 продовжує його експлуатацію;

Laddomat 21-60 предназначен:

• для швидкого досягнення котлом робочої температури.
• для змішування води, що виходить із котла з вхідною водою, що надходить від радіаторів або акумулювальної ємності, запобігаючи утворенню конденсату та корозії котла.
• для наповнення акумуляційної ємності гарячою водою й забезпечення низької швидкості потоку води через ємність для підтримання оптимальних температурних шарів у баку.
• для подавання гарячої води в акумуляційну ємність після того, як у котлі згоріло все паливо.

Характеристики:

Laddomat 21 працює повністю автоматично за умови, що запуск і зупинка насоса автоматизовані.  Laddomat не передбачає особливого догляду або техобслуговування.

Laddomat 21 під'єднується завжди у вертикальному положенні, як показано на малюнках. Встановлюйте Laddomat 21 поруч із котлом і на рівні його нижнього виведення. Довжина труб має бути мінімальною і мати якомога менше вигинів. Обов'язково усуньте зони, у яких може накопичуватися повітря.

Діаметр труби від верхньої частини котла до трійника та вниз до Laddomat 21 має бути якомога більше. Це дасть змогу зменшити швидкість потоку та дасть змогу відводити повітря, що виділяється в котлі, через розширювальний бак або повітровідвідник.

Схема триходового клапана Laddomat 21-60:

Фази роботи Laddomat 21*:

1. Вмикання котла

Температура води в котлі нижче ніж 78 °C. Термостатний клапан ще не почав відкриватися. Клапан вентиля природної циркуляції закрито через тиск насоса.

2. Робоча фаза

Котел досяг робочої температури 85 °C. Термостатний клапан відкрився і вода з котла змішується з холодною водою з ємності через термостат. Температура змішаної води в нижній частині котла тримається  70 °C. Якщо потужність котла підвищиться, то температура в Ладдомате 21 теж підвищиться, термостатний клапан відкриється ще більше та змішає більше холодної води.  Отже, за температури води 90 °C на виході з котла, Ладдомат 21 підтримуватиме температуру води на вході в котел не нижче ніж 70 °C.

3. Кінцева фаза

Коли вода в акумулювальній ємності досягла заданої температури, і через Ладдомат 21 циркулює гарячу воду, тоді термоклапан відкривається повністю для потоку води з ємності та закривається для потоку води з котла.  Весь потік води тепер проходить через бак. Ця робоча фаза дуже важлива, оскільки вона гарантує повне заправляння бака (баків) гарячою водою.

Природна циркуляція

У разі вимкнення електрики або під час аварії насоса відкриється вбудований клапан зворотного потоку природної циркуляції, так, що вода  самостійно може циркулювати між котлом і баком. Цим запобігає закипання котла. Дає змогу топити котел і забезпечити дім теплом навіть у разі довготривалого вимкнення електрики.

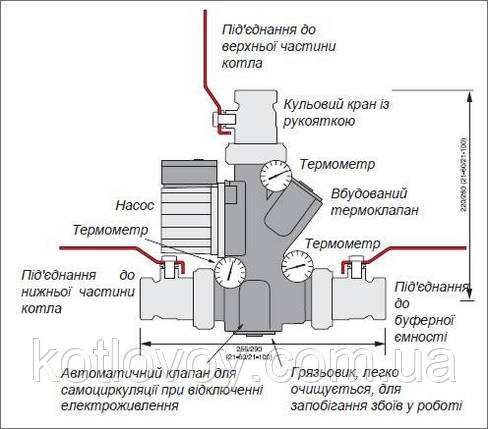

Пристрій  Laddomat 21 :

• гарантує, що кошенят максимально швидко досягне штатної робочої температури після розтоплення.
• акумулює теплоту в баку завдяки природній циркуляції у разі вимкнення електроенергії або непрацювальному циркуляційному насосі.
• наповнює акумулювальний бак малим потоком гарячої води, тому потрібні температурні шари в баку оптимальні.
• гарантує в кінцевій фазі горіння максимальне накопичення тепла завдяки унікальному термоклапану, який повністю перекриє подавання води.

Технічна інформація Laddomat 21-60:

• Насос: Laddomat LM6 (стандарт)
• Під'єднання: 3 x Cu28 з ручкою (стандарт), 3 x R32 з ручкою (на замовлення)
• Температура відкриття: 57°, 63°, 72°, 78° або 83°C
• Макс. потужність котла: 60 кВт

Передасне вмикання котла з арматурою «Laddomat 21»

Передаданий ввімкнення котла з терморегулювальним вентилем:

Передаданий ввімкнення котла з буферною місткістю
