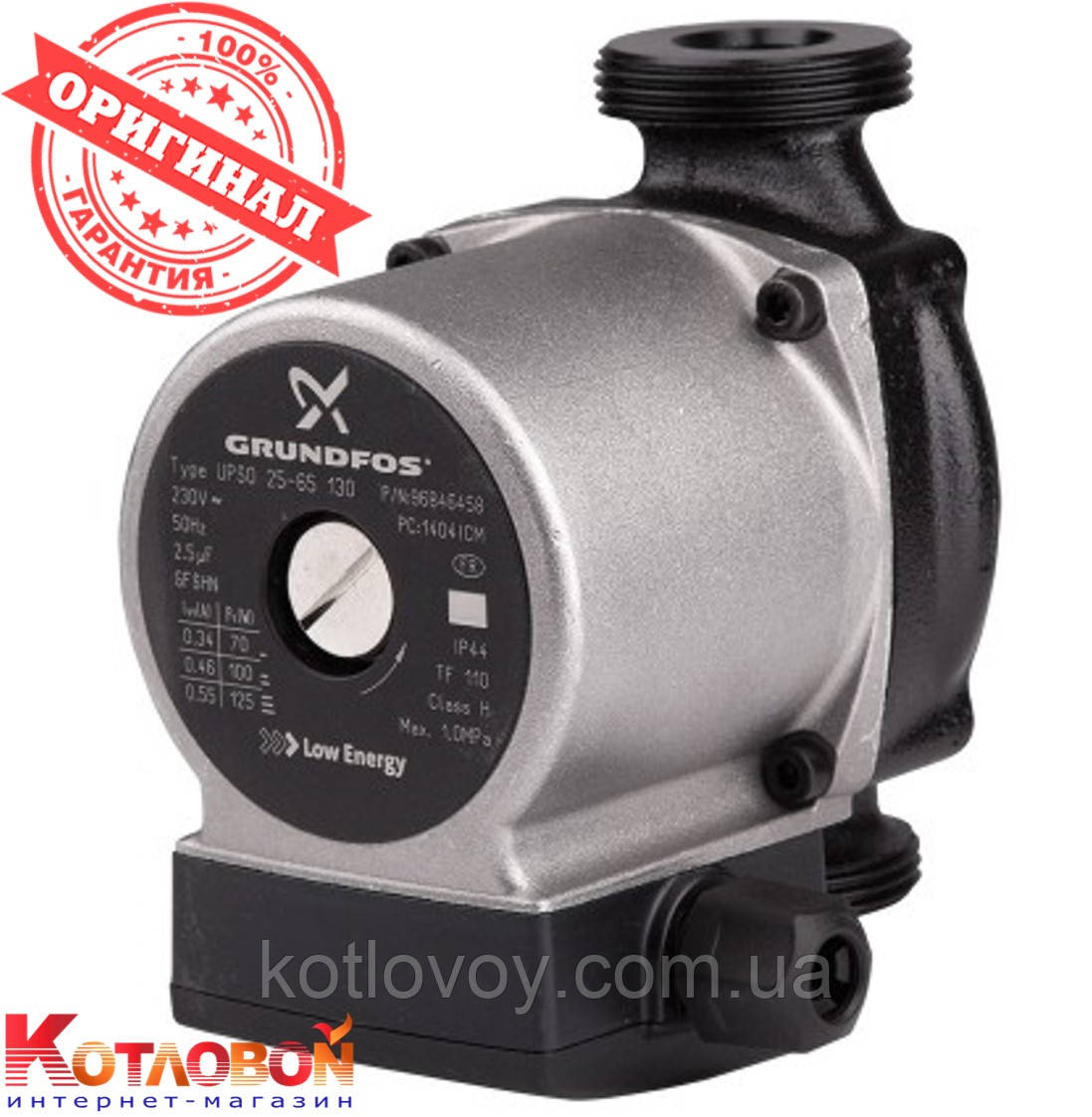

Циркуляційний насос Grundfos UPS

Циркуляційні насоси UPS призначені для циркуляції води в опалювальних системах, місцевих системах гарячого водопостачання, а також у системах кондиціонування повітря й охолодження.

Насоси застосовуються переважно для одно- або двотрубних систем опалення, систем теплих підлог, але можуть також використовуватися в сумішшювальних контурах великих систем.

Габаритні розміри Grundfos UPSO:

Перекачувані рідини:

Циркуляційні насоси UPS доступні в різних роботах для роботи з такими типами рідин:

• чисті, нев'язкі, неагресивні та невряжливі рідини без твердих включень або волокон;
• охолоджувальні рідини без вмісту мінеральних олив;
• побутова гаряча вода жорсткістю макс. 14 °dH, макс. 65–70 °С;
• пом'якшена вода.

Кінематична в'язкість води ÷ = 1 мм2/с (1 ст) за 20 °C. У разі використання циркуляційного насоса для перекачування в'язкішою рідиною знижуються робочі характеристики гідравлічної системи.

Приклад: 50% розчин гліколю за 20 °C має в'язкість приблизно 10 мм2/с (10 с ст), і продуктивність насоса падає приблизно на 15%. Усуньте добавки, здатні надати негативного впливу на роботу насоса. Підбір насоса необхідно здійснювати з урахуванням в'язкості рідини, що перекачується.

Температура:

Допустимі температури рідини від +2 до +110 °C

Температура довкілля та температура рідини

Температура рідини, що перекачується, завжди має бути вищою за температуру довкілля, інакше в корпусі може утворитися конденсат.

Конструкція:

Монтаж Grundfos UPSO:

Циркуляційні насоси UPS, UPSD серії 100 мають бути надійно закріплені на місці експлуатації для забезпечення їх використання без небезпеки перекидання, падіння або несподіваного переміщення.

Насос завжди має встановлюватися так, щоб вал електродвигуна був у горизонтальному положенні.

Можливе наступне положення клемної коробки:

Діаграма Grundfos UPSO:
