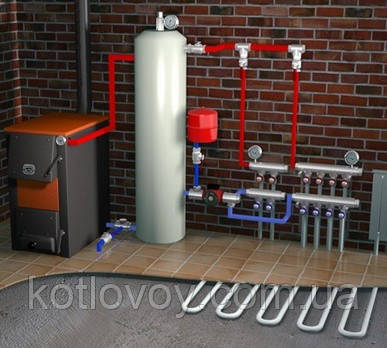

Ориентировочные схемы подключения твердотопливных котлов

Смонтированная система отопления перед подключением к ней котла, должна быть тщательно промыта проточной водой для удаления из системы механических частиц, а также подвержена гидравлическим испытанием давлением не менее 2 бар (0,2 МПа) при отключенном расширительном баке в течение 6-10 часов.

Между промывкой системы, ее гидравлическим испытаниям и заполнением рабочим теплоносителем должны проходить минимальные промежутки времени, поскольку незаполненная водой система подвергается интенсивной коррозии. По этой же причине опорожнять работающую систему отопления нужно только в случаях крайней необходимости, на минимально возможные промежутки времени.

Котлы могут работать в системах отопления как с гравитационной (естественной), так и с принудительной циркуляцией воды.

На местах присоединения котла к системе отопления рекомендуется установить запорную арматуру, чтобы при ремонтных работах не возникала необходимость слива воды из всей отопительной системы.Присоединение котла к отопительной системе необходимо осуществлять с помощью муфт или фланцев. Трубопровод прямой сетевой воды необходимо подключить к патрубку прямой сетевой воды. Трубопровод обратной сетевой воды необходимо подключить к патрубку обратной сетевой воды.

Схема №1:

Схема №2:

Схема №3:

Схема №4:
