Як вибрати армовані поліпропіленові труби для опалення

Як вибрати армовані поліпропіленові труби для опалення

Трубопроводи часто формують складну розгалужену мережу. Її працездатність визначає ефективність обігріву приміщень, а можливі аварії і витоку призводять до серйозних наслідків. Тому велика увага приділяється матеріалам, які застосовуються для їх комплектації.

До недавнього часу для розведення систем опалення використовувалися виключно сталеві ВГП. Проте сьогодні їх активно витісняють армовані поліпропіленові труби. Вони володіють підвищеною надійністю і довговічністю, є простими в монтажі, відрізняються естетичним зовнішнім виглядом і не потребують фарбування. У той же час при виборі армованих поліпропіленових труб необхідно враховувати, що вони можуть використовувати різні види і матеріали армування, а також володіти різними якостями. Далеко не всі вони ідеально підходять для даних цілей. Тому потрібно розуміти, як правильно вибрати армовані поліпропіленові труби для цілей опалення.

Умови функціонування опалювальних трубопроводів

Розведення системи опалення експлуатується в досить складних умовах, які характеризуються наявністю наступних факторів:

  • висока температура теплоносія, яка в середньому становить 75-80 °C, але може досягати 90-95 °C;

  • нестабільний тиск, можливість його різких стрибків особливо при використанні централізованого теплопостачання;

  • агресивний хімічний склад теплоносія;

  • можливе наявність забруднень у складі теплоносія.

Поліпропілен — оптимальний матеріал, який відмінно протистоїть частини цих факторів. Він хімічно інертний і не схильний до корозії, може витримувати вплив агресивних речовин, не змінюючи своєї структури. Також він відрізняється гладкою поверхнею, що перешкоджає утворенню відкладень навіть при істотній забруднення циркулюючої води.

Основною проблемою ППР є досить значний коефіцієнт теплового розширення, який становить близько 0.15 мм/м×°C. При такому коефіцієнті нагрівання на 55 °C дає збільшення довжини на кожному погонному метрі до 8,25 мм. Таким чином, довжина триметрового ділянки збільшується майже на 2,5 см. Це дуже велике значення подовження, яке буде ще вище на більш довгих ділянках. При таких удлинениях відбувається деформація елементів, вони вискакують з кріплень і згинаються. Крім того, зростають напруги у вузлах з'єднань, що може призводити до виникнення витоків. Також поліпропілен недостатньо стійкий до гідроудару, що знижує його надійність, особливо, враховуючи проблеми температурного розширення.

Ці фактори обумовлюють необхідність використання поліпропіленових труб. Вони мають набагато більш високими експлуатаційними характеристиками. Армування поліпропіленових труб має основні цілі та завдання, що полягають у компенсації впливу негативних факторів. Зокрема, їх коефіцієнт лінійного розширення знижується практично в 5 разів. За рахунок цього значимі деформації спостерігаються тільки на самих довгих ділянках, де вони ефективно запобігають шляхом установки спеціальних компенсаторів. Крім того, армована труба ППР для опалення володіє підвищеною міцністю, що дозволяє витримувати навіть серйозні гідроудари.

Також перевагою опалення з поліпропіленових труб є їх кращі, ніж у металу, шумоізоляційні якості. Вони заглушають шум поточної води, що сприяє підвищенню комфорту експлуатації.

Велику роль у визначенні функціональних параметрів грають види армування, що використовуються в комбінації з поліпропіленом. Для цієї мети може використовуватися алюміній і скловолокно. Виходячи з параметрів і практики використання, можна говорити, що найбільш кращим варіантом є саме труби опалення зі скловолокном.

Труба ППР армована скловолокном: маркування

Технічні параметри експлуатації і характеристики армованих поліпропіленових труб відображаються в їх маркуванні. Тому для правильного вибору необхідно знати, як прочитати інформацію, яку вона в собі несе. У маркуванні поліпропіленових труб, що складається з буквено-цифрових символів, міститься сім позначень.

Перше позначення

Першим у маркуванні проставляється логотип чи назву компанії-виробника. Рекомендується вибирати продукцію відомих брендів, які гарантує високий рівень якості продукції. Відсутність маркувальної написи, що вказує на виробника, служить ознакою дешевої контрафактної продукції, якість якої не відповідає вимогам стандартів.

Друге позначення

Абревіатура, що вказує на структуру матеріалу. Вона може бути представлена в декількох основних варіантах:

  • PPR — неармированная ППР продукція;
  • PPR-FB-PPR — труба ППР армована скловолокном;
  • PPR/PPR-GF/PPR або PPR-GF — посилення виконано композитним матеріалом, з поліпропілену і скловолоконного компонента;
  • PPR-AL-PPR — посилення виконано алюмінієвою фольгою;
  • PP-RCT-AL-PPR — це приклад складної абревіатури, що вказує на те, що шари виготовлені з різних матеріалів. В даному випадку PP-RCT позначає внутрішній шар з модифікованого поліпропілену, володіє поліпшеними термостатичними властивостями, AL — шар алюмінієвої фольги, PPR — зовнішній шар зі звичайного поліпропілену.

Третє позначення

Третім параметром у маркуванні зазначається класифікація PN по номінальному тиску, величина якого вказується в барах. Від цього значення багато в чому залежать властивості продукції і область застосування.

Так, вироби, армовані алюмінієвою фольгою і скловолокном, в залежності від цієї ознаки відрізняються наступними особливостями:

  • PN 10 — витримують до 10 бар і розраховані на температуру до 45 °C. Такі вироби застосовуються в мережах холодного водопостачання, а також використовуються при монтажі теплої підлоги низькотемпературного типу;
  • PN 16 — продукція, розрахована на тиск до 16 бар і температурою до 60 °C. Застосовується для холодного і гарячого водопостачання;
  • PN 20 — витримують до 20 бар, а максимальний нагрів становить до 95 °C. Це найбільш широко використовуваний тип виробів. Їх можна застосовувати для цілей холодного і гарячого водопостачання та обігріву приміщень;
  • PN 25 — витримують до 25 бар і нагрівання до 95 °C. Завдяки своїм хорошим міцнісними параметрами відмінно підходять для монтажу стояків і магістральних трубопроводів опалювальних мереж, що працюють під великим тиском.

Четверте позначення

Далі зазначаються розмірні параметри — зовнішній діаметр і товщина стінки. Їх значення наводяться в наступній таблиці:

Зовнішній діаметр, мм

PN -25

PN -20

PN -16

PN -10



Внутрішній діаметр, мм

Товщина стінки, мм

Внутрішній діаметр, мм

Товщина стінки, мм

Внутрішній діаметр, мм

Товщина стінки, мм

Внутрішній діаметр, мм

Товщина стінки, мм

16

10.6

2.7

11.6

2.2

20

13.2

3.4

13.2

3.4

14.4

2.8

16.2

1.9

25

16.6

4.2

16.6

4.2

18

3.5

20.4

2.3

32

21.2

3

21.2

5.4

23

4.4

26

3

40

26.6

3.7

26.6

6.7

28.8

5.5

32.6

3.7

50

33.2

4.6

33.2

8.4

36.2

6.9

40.8

4.6

63

42

5.8

42

10.5

45.6

8.4

51.4

5.8

75

50

6.9

50

12.5

54.2

10.3

61.2

6.9

90

60

15

65

12.3

73.6

8.2

110

73.2

18.4

79.6

15.1

90

10

Далі у маркуванні зазначається клас експлуатації виробів по ГОСТ. Труби, армованих скловолокном і алюмінієм, відповідають наступним класам експлуатації:П'яте позначення

  • ХВ — мережі ХВП, максимальний нагрів до 20 °C;
  • 1 клас — ГВП, граничний нагрівання до 60 °C;
  • 2 клас — ГВП, максимальний нагрів до 70 °C;
  • 3 клас — теплі підлоги, граничний нагрівання до 40 °C;
  • 4 клас — теплі підлоги і радіаторне теплопостачання, що функціонують при нагріванні до 60 °C;
  • 5 клас — радіаторні мережі з робочою температурою до 80 °C.

Шосте позначення

Наступним вказується значення максимального перевищення тиску в трубопроводі, яке може витримувати виріб.

Сьоме позначення

Останнім вказується нормативний документ, за вимогами якого виготовлено виріб. Нормативним документом може бути ГОСТ, ТУ або ISO.

Термін служби

Термін служби армованих поліпропіленових труб, що відповідають вимогам ГОСТ, залежить від їх параметрів, зазначених у маркуванні, та умов роботи. Зокрема, велику роль відіграють температура і тиск середовища.

Орієнтовні терміни служби різних типів труб, армованих скловолокном або алюмінієвою фольгою, в залежності від діючої температури, наведені в таблиці.

Температура теплоносія, °C

Передбачуваний термін служби

Типи продукції

PN-25

PN-20

PN-16

PN-1

Максимальний робочий тиск (кгс/см2)

20

10

33.9

21.7

21.7

13.5

25

33

26.4

21.1

13.2

50

32.3

25.9

20.7

12.9

30

10

9.3

23.5

18.8

11.7

25

28.3

22.7

18.1

11.3

50

27.7

22.1

17.7

11.1

40

10

25.3

20.3

16.2

10.1

25

24.3

19.5

15.6

9.7

50

23

18.4

14.7

9.2

50

10

21.7

23.5

17.3

13.9

25

20

16

12.8

8

50

18.3

14.7

11.7

7.3

60

10

18

14.4

11.5

7.2

25

15.3

12.3

9.8

6.1

50

13.7

10.9

8.7

5.5

70

10

13.3

10.7

8.5

5.3

30

11

8.8

7

4.4

50

10.7

8.5

6.8

4.3

80

5

10.8

8.7

6.9

4.3

10

9.8

7.9

6.3

3.9

25

9.2

7.5

5.9

3.7

95

1

8.5

7.6

6.7

3.9

5

6.1

5.4

4.4

2.8

Як вже говорилося, при виготовленні ППР можливе використання двох видів армуючих матеріалів — скловолоконного компонента і алюмінієвої фольги. Однак саме труби зі скловолокном для опалення є оптимальним варіантом.

Структура та переваги елементів ППР з скловолоконим армуванням

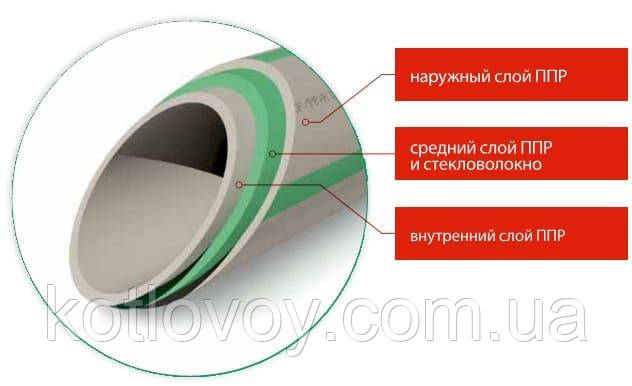

Склад ППР труб зі скловолокном

Такі вироби мають тришаровою структурою. Армуючий шар розташовується між двома шарами поліпропілену. Технологія виготовлення передбачає практично монолітне з'єднання шарів між собою. Це дозволяє майже повністю виключити можливість розшарування армованих скловолокном труб під впливом високої температури. За рахунок посилення значно знижується теплове розширення, що дозволяє монтувати мережі опалення з поліпропіленових труб.

Скловолокно має практично такий же коефіцієнт лінійного розширення, як і алюміній (в межах 0,03-0,035 мм/м×°C). При цьому при виконанні функцій армуючого матеріалу воно характеризується цілим рядом істотних переваг перед алюмінієвою фольгою:

  • суцільний безшовний шар, на відміну від алюмінієвої фольги, яка з'єднується зварюванням, а в деяких випадках просто укладається внахлест;
  • відмінні антидифузійні властивості, що дозволяє ефективно запобігати попаданню кисню в теплоносії. Завдяки цьому застосування труб, армованих скловолокном, служить відмінною профілактикою корозії металевих елементів системи;
  • більш простий монтаж без необхідності зачищення. Висока якість і надійність зварних з'єднань;
  • покращена теплоізоляція, яка знижує втрати тепла теплоносія.

Исходя из этих преимуществ можно говорить, что для целей теплоснабжения именно трубы со стекловолокном являются оптимальным вариантом. При выборе также необходимо учитывать типоразмер. Для монтажа стояков лучше всего подходят армированные полипропиленовые трубы PN-20 и PN-25 диаметром не менее 32 мм. Подводку можно выполнять при помощи элементов этого же типа диаметром 20-25 мм.

Труба ASG-plast відповідає найвищим європейським стандартам якості та завдяки високим технологіям, краще сировини, нових інновацій ТМ ASG-plast отримала широке поширення на ринку України і стала продуктом №1 для кожного поважає свою працю монтажника.
