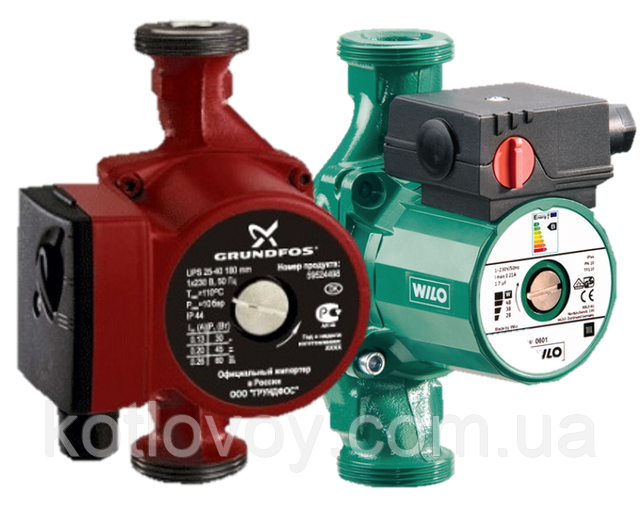

Підбір циркуляційного насоса для опалення

Підбір циркуляційного насоса для опалення

Підбір циркуляційного насоса для опалення

Тип насоса повинен бути обов'язково циркуляційним, для опалення і витримувати великі температури (в межах до 110 °С).

Основні параметри підбору циркуляційного насоса:

1. Максимальна витрата, м3/год.
2. Максимальний напір, м

Для більш точного розрахунку, необхідно побачити графік напірно-видатковою характеристики

Характеристика системи ― це напірно-витратна характеристика насоса. Показує, як змінюється витрата при дії певного опору втрат напору в системі опалення (цілого контурного кільця). Чим швидше рухається теплоносій в трубі, тим більше витрата. Чим більші витрати, тим більше опору (втрат напору).

Тому, в паспорті вказують максимально можливий витрата при мінімально можливий опір системи опалення (одного контурного кільця). Будь-яка система опалення чинить опір руху теплоносія. І чим вона більше, тим менше виявиться витрата в цілому на систему опалення.

Точка перетину показує реальний витрата і втрату напору (в метрах).

Характеристика системи ― це напірно-витратна характеристика системи опалення в цілому для одного контурного кільця. Чим більші витрати, тим більший опір руху. Тому, якщо встановлено для системи опалення качати: 2 м3/год, то насос потрібно підібрати таким чином, щоб задовольнити даний витрата. Грубо кажучи, насос повинен впоратися з необхідною витратою. Якщо опір опалення висока, то насос повинен володіти великим напором.

Для більш глибокого розуміння розглянемо схему:

Більш спрощено:

Для того, щоб визначити максимальний витрата насоса, необхідно знати витрата вашої системи опалення.

Для того щоб визначити максимальний напір насоса необхідно знати, який опір буде відчувати система опалення при заданій витраті.

Грубо кажучи, нам необхідно знати напірно-витратну характеристику вашої системи опалення.

Витрата системи опалення.

Витрата строго залежить від необхідного перенесення тепла по трубах. Щоб знайти витрату необхідно знати наступне:

1. Споживання тепла вашої системи опалення (вимірюється в кількості теплоти, Вт, Калорії, Дж тощо).
2. Різниця температур (Т1 і Т2) подаючого і зворотного трубопроводу системи опалення.
3. Середня температура теплоносія в системі опалення. (Чим нижче температура, тим менше втрачається тепло в системі опалення)

Розглянемо випадок.

Припустимо, що опалювальне приміщення споживає 9 кВт тепла. І система опалення розрахована, так щоб віддати 9 кВт тепла.

Це означає, що теплоносій, проходячи через всю систему опалення (три радіатора) втрачає свою температуру (Дивись малюнок). Тобто температура в точці Т1 (на подачу) завжди більше Т2 (на обратці).

Звідси висновок:

Чим більше витрата теплоносія через систему опалення, тим нижче різниця температур між подаючої і зворотної трубою.

Чим вище різниця температур при незмінній витраті, тим більше тепла втрачається в системі опалення.



Існує дуже корисна формула по знаходженню теплової енергії через кількість пройденого теплоносія і мінливій температурі.



W ― енергія, (Вт)
С ― теплоємність теплоносія води, З=1163 Вт/(м3•°С) або С=1,163 Вт/(л•°С)
Q ― витрата, (м3/год) або (л/год)
t1 ― Температура подаючого теплоносія
t2 ― Температура теплоносія остиглого

Оскільки втрати приміщення маленькі, я пропоную порахувати через літри. Для великих втрат використовуйте м3

Далі

Необхідно визначитися яка різниця температур між подаючим і остившім теплоносієм. Ви можете вибрати абсолютно будь-яку температуру, від 5 до 20 °С. Від вибору температур буде залежати витрата, а витрата створить деякі швидкості теплоносія. А, як відомо рух теплоносія створює опір. Чим більші витрати, тим більший опір.

Коли будете вирішувати до кінця аж до вибору діаметра, тоді буде все зрозуміло, і ви зможете визначити остаточний витрата. Так як при повному розрахунку будите враховувати необхідний витрата в трубах. Будите підбирати діаметр виходячи з економічних факторів і в наслідок, враховувати максимально економний витрата в системі опалення.

Для подальшого розрахунку я вибираю 10 °С. тобто на подачі 60 °С на обратці 50 °С.

Дано:

t1 ― Температура подаючого теплоносія: 60 °С

t2 ― Температура холодної теплоносія: 50 °С.

З=1,163 Вт/(л•°С)

W=9 кВт = 9000 Вт

Знайти: Q ― витрата.

З вищевказаної формули отримую:

Відповідь: Ми отримали необхідний мінімальний витрата 774 л/год

Опір системи опалення.

Опір системи опалення будемо вимірювати в метрах, тому, що це дуже зручно.

Ми зараз не будемо розраховувати опір системи, тому що це стаття призначена зрозуміти, як підбирається циркуляційний насос. Докладний розрахунок опір системи опалення буде описаний у спеціальній для цього статті в розділі:

Конструктор водяного опалення.

Припустимо, що ми вже розрахували це опір і воно дорівнює 1,4 м при витраті в 774 л/год. Дуже важливо зрозуміти, що чим вище витрати, тим більший опір. Чим нижче витрати, тим менший опір. Тому при даній витраті в 774 л/год ми отримуємо опір 1,4 метрів.

І так ми отримали дані, це:

Витрата = 774 л/год = 0,774 м3/год

Опір = 1,4 метрів

Далі за цими даними підбирається насос.

Розглянемо циркуляційний насос з витратою до 3 м3/год (25/6) 25 мм-діаметр різьби, 6 м ― натиск.

Бажано коли підбираєте насос, подивитися реальний графік напірно-видатковою характеристики. Якщо його немає, то рекомендую просто провести пряму лінію на графіку з вказаними параметрами



Відстань між точками A і B має бути по можливості мінімальним. Ставити такий насос, економічно недоцільно. По-перше, потужним насосом ви збільшите витрата. По-друге, потужний насос буде споживати додаткову енергію, що в кінцевому рахунку витягне з вашої кишені додаткові грошенята. Тому рекомендую розглянути насос з іншими параметрами.



Тут відстань між точками A і B ― мінімальні, і тому даний насос підходить.

Його параметри будуть рівні:

Максимальний витрата 2 м3/годину

Максимальний напір 2 метри

Зараз багато циркуляційні насоси мають трьома робочими швидкостями, і тому на графіки різних швидкостей теж звертайте увагу. Можна підібрати потужний насос і включити його на мінімальний витрата.
