Принцип роботи твердопаливного котла

Призначення будь-якого опалювального обладнання – це нагрівання теплоносія до певної температури, тому конструктивно всі моделі мають багато спільного. Але їх робота заснована на різному паливі і в залежності від його виду змінюється і принцип дії.

Сьогодні все частіше на зміну газовим і електричним моделям приходять апарати на біопаливі. Це пов'язано з низькою ціною на котельне обладнання, а також можливістю такого обладнання працювати в автономному режимі, тим більше, що запчастини для твердопаливного котла сьогодні не є проблемою.

Єдиний недолік цих пристроїв – це необхідність постійної підкладки палива. Однак цю ситуацію можна виправити, оснастивши його додатковими вузлами. Для цього необхідно чітко уявляти собі пристрій твердопаливних котлів і принцип їх роботи.

Зміст:

1. Чим відрізняються піролізні котли від класичних
2. Як працює твердопаливний агрегат
3. З яких вузлів складається котел на твердому паливі

Відмінність класичних апаратів від піролізних

Стандартна модель такого обладнання працює на будь-якому з видів твердого палива. Її принцип дії заснований на спалюванні дров чи вугілля і нагріванні теплоносія виділеним при цьому теплом. Але в класичних твердопаливних апаратах частина енергії разом з димом викидають в атмосферу, що призводить до неэкономному витраті палива і неефективній роботі пристрою в цілому.

Виправити ситуацію змогли розробники піролізних агрегатів. Їх головною відмінністю від звичайних є використання для підігріву теплоносія не тільки енергії отриманої в результаті спалювання дров, але і тієї, яка утворюється при спалюванні деревних газів.

Дивимося відео про принцип роботи твердопаливного піролізного котла:

Щоб краще зрозуміти принцип роботи такого обладнання необхідно з'ясувати, що являє собою процес піролізу. При спалюванні деревини в певних умовах вона розкладається на твердий залишок й газоподібний. Саме він і отримав назву піролізного газу. При його спалюванні виділяється енергія, яка йде на нагрівання теплоносія. Це дозволило економно витрачати паливо і збільшити ККД.

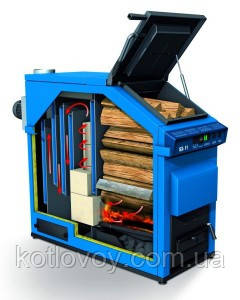

Пристрій класичного твердопаливного агрегату

Котли даного типу – це модульна конструкція, яка зібрана в сталевому корпусі.

У неї входять наступні вузли:

• Теплообмінник
• Прочистной люк
• Топкова камера з дверцятами
• Колосникові решітки
• Терморегулятор для котлів на твердому паливі

Топкова камера призначена для спалювання палива. Цей процес складається з трьох етапів: підсушування, окислення, виділення деревного газу і його допалювання. Паливо, потрапляючи в камеру, розподіляється по всій її ширині на колосниках, розташовані похило.

Волога з нього випаровується в результаті взаємодії з розпеченою футеровкою камери і енергією горіння, що відбивається від сводового екрану. Далі відбувається горіння з примусовим піддувом. І останнім етапом є допалювання в топці котла, в зоні, куди подається повітря, при температурі 950° С. Його паркан здійснюється з повітряного прошарку між облицюванням апарату і футеровкою.

Кожен з розглянутих етапів супроводжується подачею в топку повітря, при цьому зола через колосникові ґрати потрапляє в зольник. Звідти її видаляють вручну.

Теплообмінник – це сталева конструкція, що передає енергію від нагрітого теплоносія до холодного. Найчастіше він виконується у вигляді бочки, через яку проходять димогарні труби. Ці гази і нагрівають воду, яка циркулює всередині теплообмінника. Швидкість їх проходження регулюється димососом.

Рух води в теплоносії підтримується автоматично за допомогою насосної станції. Вхід теплообмінника має ізоляцію – це захист від перегріву обшивки твердопаливного котла. Підведення води здійснюється через впускний колектор, а висновок – через випускний. Зазвичай вони оснащені датчиками температури.

Купівля вузлів для опалювального обладнання

Сучасні твердопаливні котли оснащуються елементами, значно спрощують процес їх експлуатації.

Серед них варто окремо виділити:

• Регулятор тяги
• Газові пальники
• Термостатичний клапан
• Контур охолодження

Регулятор тяги твердопаливного котла при нагріванні розширюється і впливає на заслінку – прикриваючи її і відкриває при охолодженні апарату. Він необхідний для регулювання доступу повітря в камеру згоряння і температури в подавальному трубопроводі.

Регулятор встановлюється на передній стінці агрегату і працює в автоматичному режимі. При запуску опалювальної системи його необхідно відрегулювати таким чином, щоб температура не перевищувала 90° С і не нижче 65° С. Найчастіше для цього використовують терморегулятор для твердопаливного котла.

Апарати, оснащені цим пристроєм, можуть працювати в автоматичному режимі. Вони зможуть підтримувати потрібну температуру без участі людини.

Газові пальники – ще один вид опалювального обладнання, що застосовується в твердопаливних моделях для нагріву. Вони працюють на зрідженому або природному газі і володіють цілим рядом переваг:

• Процес запалювання займає декілька секунд
• Мають просту конструкцію і дуже надійні
• Безпечні у використанні
• Можуть експлуатуватися в закритих приміщеннях і комбінуються з різними видами котлів

Термостатичний клапан – складається з термостата і контуру охолодження.

Він призначений для відведення тепла при перегріві котлової води. У сталевих апаратах контур охолодження для твердопаливного котла знаходиться усередині, а в чавунних його встановлюють на подачі. При цьому для охолодження апарату спускається гаряча вода із системи і на її місце надходить холодне.

Як спростити обслуговування і експлуатацію котла?

Принцип роботи твердопаливного обладнання полягає в спалюванні дров чи вугілля. Але класична модель такого апарату, не має додаткових вузлів, вимагала пильної уваги з боку людини. Це було враховано розробниками, усовершенствовавшими пристрій твердопаливних моделей.

І сьогодні є можливість до укомплектовувати його різними вузлами, які спрощують експлуатацію апарату, а також роблять його роботу повністю безпечною для людини. Їх призначення та принцип дії і був розглянутий вище.
