Обв'язка твердопаливного котла

Будь-яке обладнання, яким би простим він не вважалося, вимагає професійного підходу до встановлення та подальшої експлуатації. Інакше тривалість безперебійної його роботи може бути невеликий. Щоб уникнути таких ситуацій, слід заздалегідь визначитися, яка схема твердопаливного котла буде оптимальною для вашої системи опалення. Щоб допомогти тим, хто вирішив виконати обв'язку опалювального апарату самостійно, розглянемо найпоширеніші її варіанти для різних систем і обладнання.

Існує декілька поширених способів обв'язки опалювального обладнання. Почнемо розгляд з самого простого з використовуваних сьогодні варіантів. Це схема підключення твердопаливного котла в гравітаційну систему. Незважаючи на свою уявну убогість, вона містить усі елементи, що забезпечують безпечну роботу апарату.

Переміщення води в ній є захистом від перегріву устаткування, вона здійснюється постійно при задіяному пристрої, але при цьому радіатори повинні розташовуватися вище самого апарату.

У такі схеми обв'язки твердопаливних котлів повинен входити розширювальний бачок (мембранного або відкритого типу), що дозволяє уникнути підвищеного тиску. Він встановлюється в найвищій точці системи. Від його розташування залежить і тиск. Воно повинно бути в межах від 2 до 4 бар в залежності від моделі.

Якщо застосовується мембранний бак, то система буде закритою, а це вимагає установки запобіжного клапана, блузок.

Така схема котла, працюючого на твердому паливі володіє простотою і не залежить від електропостачання, але в той же час незаперечним мінусом є слабка керованість цією системою, необхідність часто довантажувати паливо і, отже, його витрата.

Ще одним з варіантів підключення є використання його в системі з природною циркуляцією. В даному випадку підтримка заданої температури теплоносія здійснюють шляхом підмішування в обратку води з лінії подачі. Для цього схема встановлення твердопаливного котла містить треххордовый термічний вентиль.

Існує три його види:

• Комплектація з насосом
• З термоелементом
• Для котлів невеликої потужності

Його встановлюють на обратку, і при збільшенні температури на вході в апарат байпас між двома лініями закривається, припиняючи тим самим підмішування теплоносія.

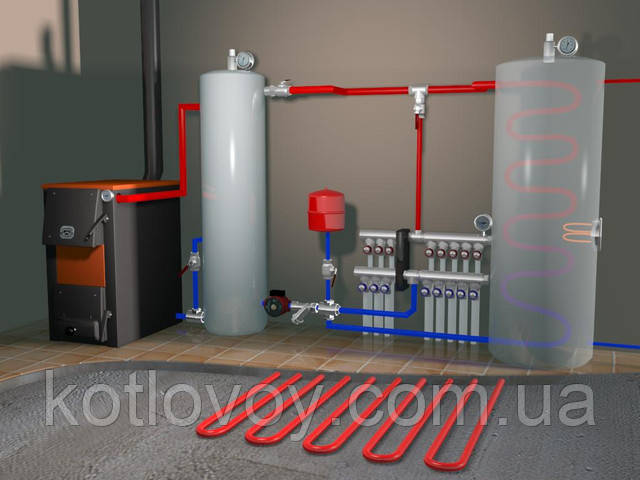

Але так як робота насоса залежить від подачі електроенергії, то при її відключенні може статися перегрів котла. Для запобігання цього виконується обв'язка твердопаливного котла з теплоаккумулятором.

Або ж виробниками пропонується спеціальний модуль, що містить додатковий теплообмінник та запірну арматуру. Його принцип дії досить простий і заснований на спрацювання термоклапан, налаштованого на певну температуру.

Тим самим відкривається надходження через теплообмінник води, яка після нагрівання, зливається в каналізацію або ж прямує в водогрійний бак.
